Los colores de tensión de las fases pueden cambiar en función de la
combinación de colores seleccionada en el código del equipo. En la siguiente
tabla se muestran las referencias a cada fase de los distintos colores.
FASE EUROPEO RYBLB
Fase de referencia Color del cable Color del cable
(L 1) FASE 1 NEGRO ROJO
(L 2) FASE 2 ROJO AMARILLO
(L 3) FASE 3 AMARILLO AZUL
(N) NEUTRO AZUL NEGRO
Alimentación auxiliar MARRON MARRON
Alimentación auxiliar VERDE VERDE

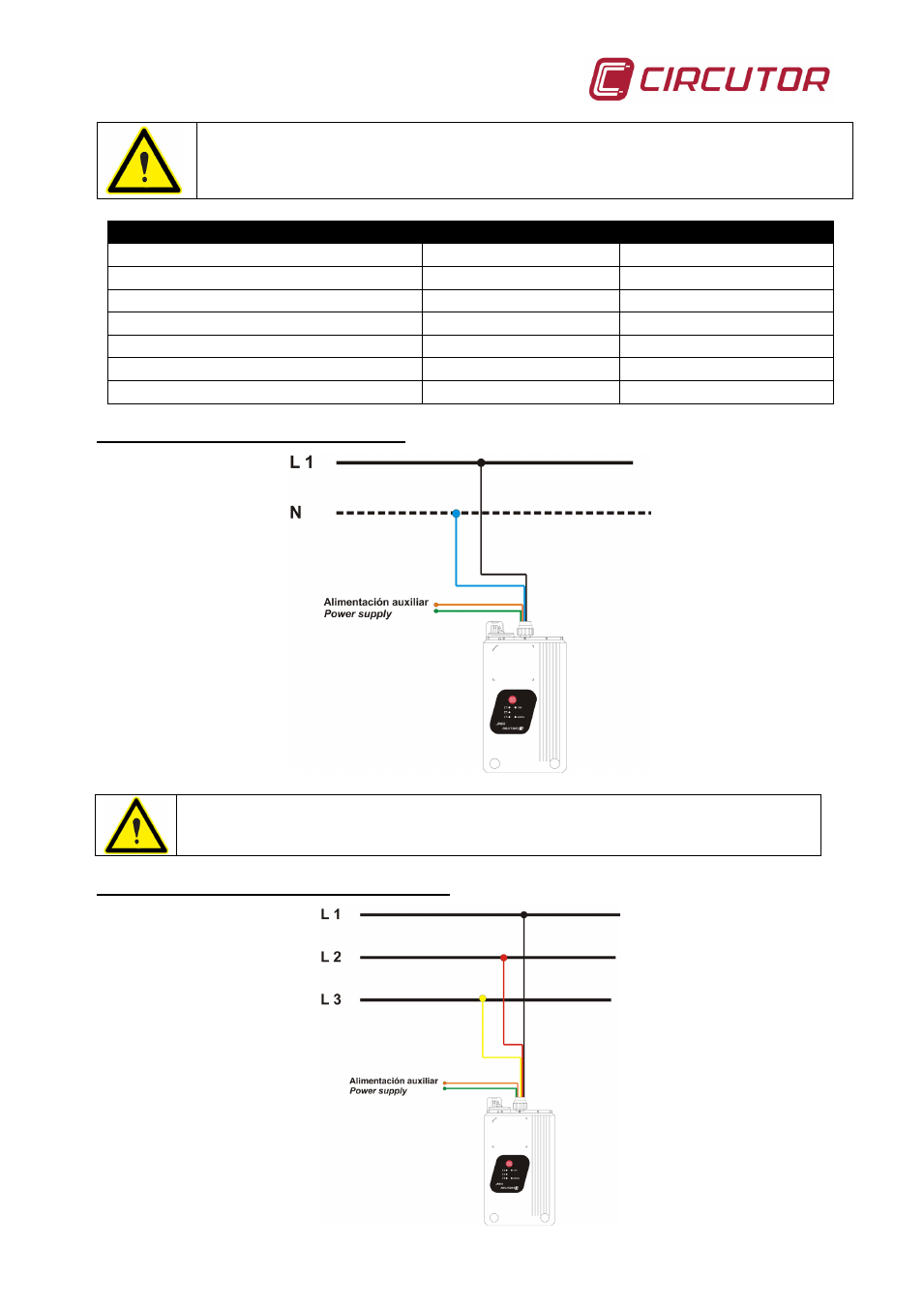

Diagrama de conexión monofásico
NOTA: En conexión en un sistema monofásico, es imprescindible que la
fase conectada a la instalación sea la L1 junto con la referencia de neutro.
Diagrama de conexión trifásico (3 hilos)
