4.- PROGRAMACIÓN Y VISUALIZACIÓN DE LOS PARÁMETROS
4.1.- Esquema básico de programación
Para programar el C-80 y visualizar los parámetros que el usuario quiere, de
una manera fácil e intuitiva, el C-80 está dividido en una serie de Menús de
visualización y programación que seleccionaremos mediante el teclado. (
Ver punto
3.3 Funciones del teclado).
Después de haber puesto en marcha el C-80, la primera pantalla que nos
aparece corresponde al menú Medida. A partir de este menú, mediante una
pulsación larga o corta, podremos seleccionar la utilización de los diferentes menús
y utilidades.

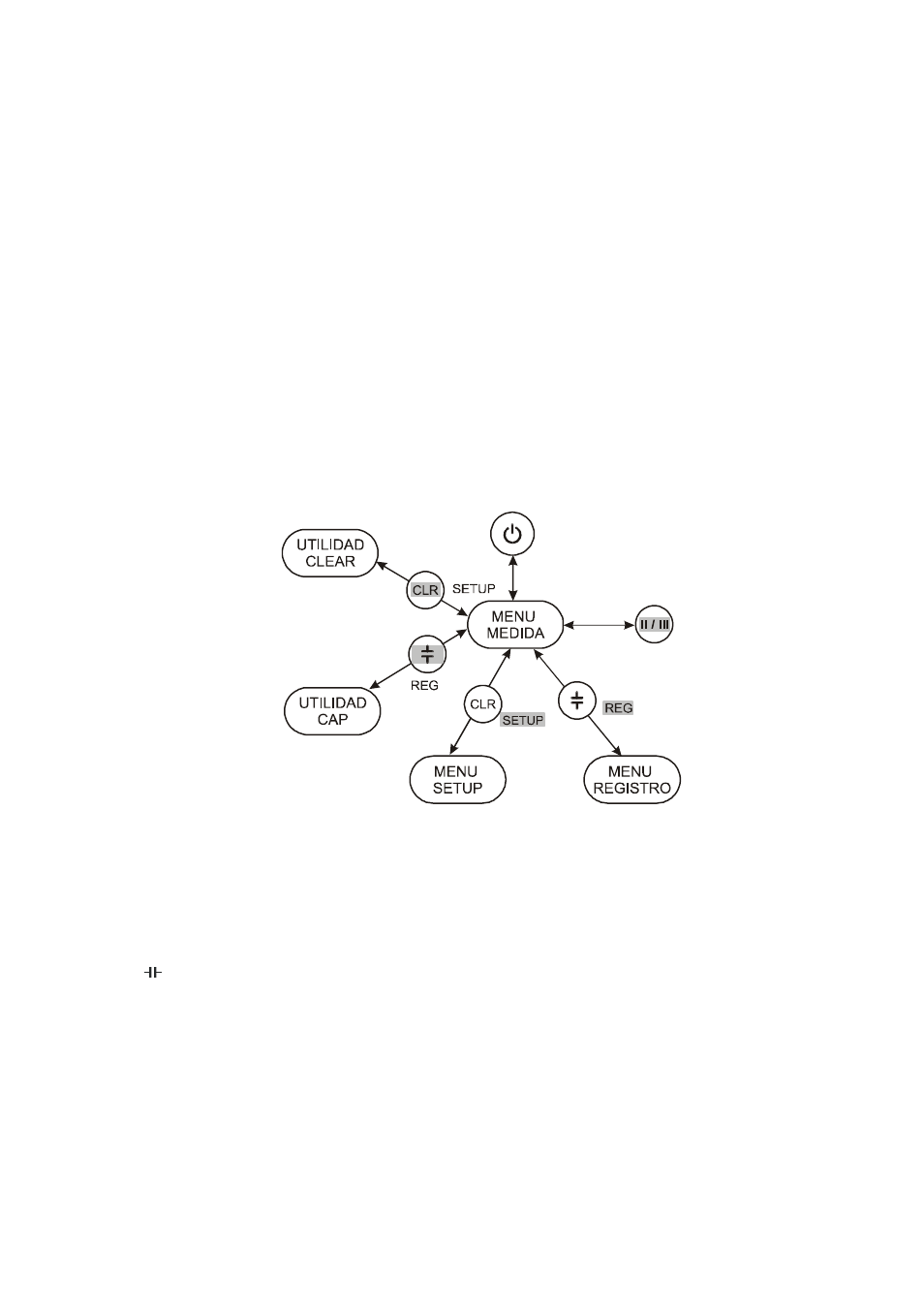

El siguiente esquema muestra de una forma rápida todos los menús y
utilidades que podemos acceder desde el menú medida.
Cálculo de reactiva
Conmuta visualización II/III
Borrado de TODO el registro,
Máximos, mínimos y energías
Modo monitor/editor
NOTA: En sombreado se muestran las teclas que hemos de pulsar para acceder a
la utilidad deseada.
Pulsación corta:
-
[ ] Acceso a la utilidad de cálculo de Potencia reactiva.
- [CLEAR] Acceso a la utilidad CLEAR (Borra registros, máximos, mínimos y energías.
- [ENTER] Disparo del registro.
Pulsación larga:
-
[REG] Acceso al menú registro (Visualización de los registros realizados).
- [SETUP] Acceso a la utilidad SETUP (Configuración del C-80).
