-------------- ANALIZADOR DE REDES C-80 ----------- Pág. nº
9

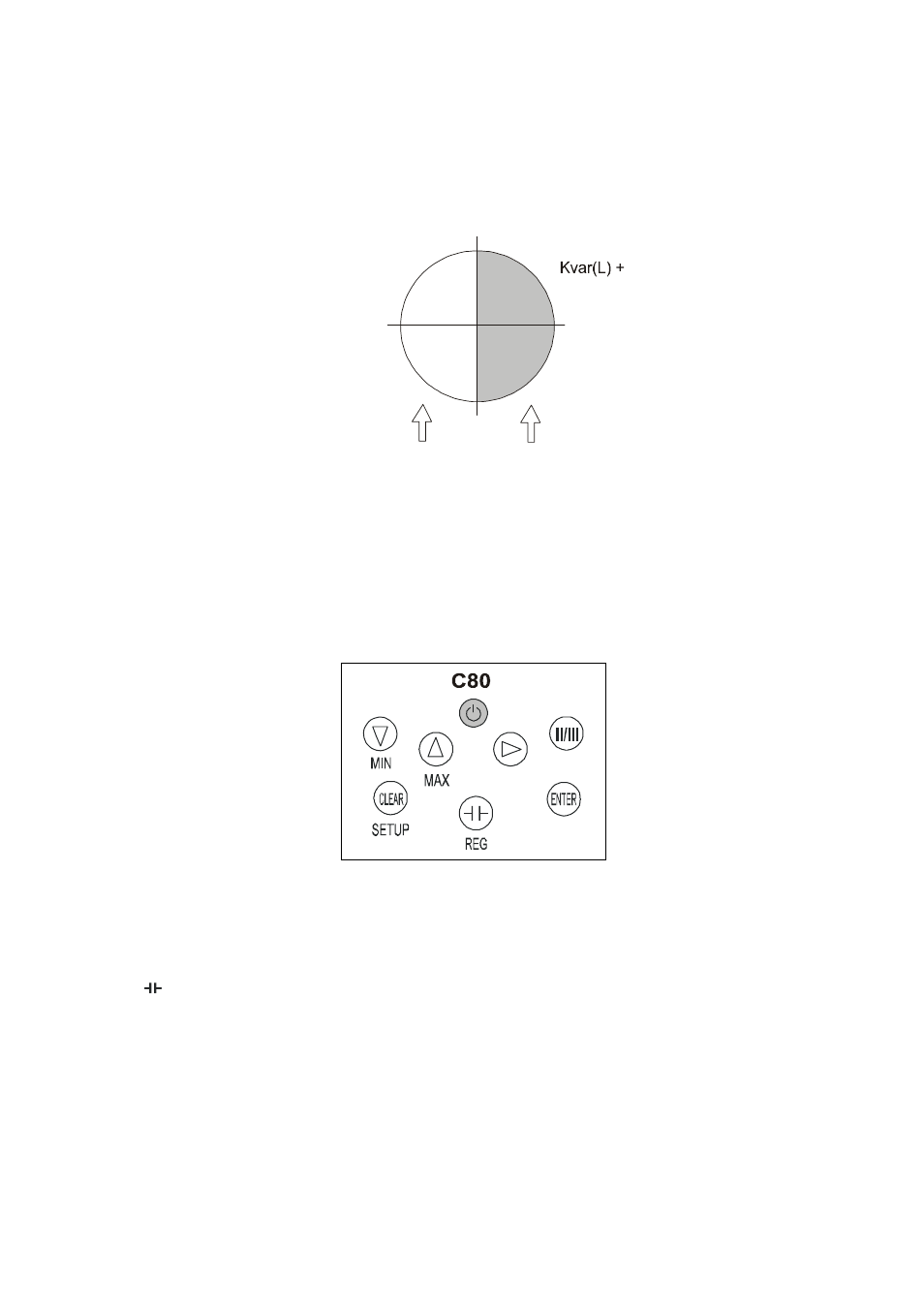

3.2.1.- Conexión de la pinza de corriente
El C-80 es un equipo de dos cuadrantes. El usuario no tiene que preocuparse por el
sentido de la pinza de corriente. Si se desconoce el sentido de la corriente, el C-80
internamente cambia el sentido de esta, de forma que siempre mide potencias consumidas.
KW +
P.F +
P.F -
KW +
Kvar(C) -
0º
90º
180º
-90º
Potencia
Consumida
Potencia
Generada
3.3.- Funciones del teclado.
Los analizadores C-80 disponen de un teclado de membrana, con 8 teclas para la
programación y control de las distintas opciones del aparato. Algunas teclas tienen doble
función y se podrá elegir mediante una pulsación corta o larga (unos 3 segundos).
Pulsación corta:
-
[ON/OFF] para encender / apagar el C-80.
-
[
▼
], [
▲
] y [
►
]. Permiten desplazarse, editar y seleccionar entre varias opciones.
-
[II/III] El usuario puede cambiar entre modo monofásico y trifásico.
-
[ ] Acceso a la utilidad de cálculo de Potencia reactiva.
-
[CLEAR] Acceso a la utilidad CLEAR (Borrado de max./min., energías y registros).
-
[ENTER] Disparo del registro y validar acción.
Pulsación larga:
-
[MIN] visualizamos durante 3 segundos el valor mínimo.
-
[MAX] visualizamos durante 3 segundos el valor máximo.
-
[REG] Acceso al menú registro.
-
[SETUP] Acceso a la menú SETUP.
