4.4.- Utilidad condensador
Para acceder a la utilidad condensador, tenemos que pulsar una sola vez la tecla
[ ] desde el Menú medida. Para salir de esta utilidad hemos de volver a pulsar otra vez la
tecla [ ] y volveremos al menú medida.
La utilidad del condensador sólo tiene sentido si el equipo esta conectado a una red
trifásica con carga inductiva, es decir mide una potencia reactiva > 0. En caso contrario al
acceder a la utilidad condensador, muestra un mensaje de error.
Para editar los valores usaremos las siguientes teclas:
Tecla ENTER:
La pulsación de la tecla [ENTER] permite conmutar entre los dos modos de cálculo.
Teclado CURSORES:
Las teclas [
▼ ] y [ ▲ ] incrementan el valor del dígito que se está editando y la tecla
[ ► ] desplaza la edición de dígito una posición a la derecha. Las teclas [ ▼ ], [ ▲ ] se
pueden mantener pulsadas para incrementar/ decrementar el dígito de forma rápida.
La utilidad condensador permite dos modos de cálculo:

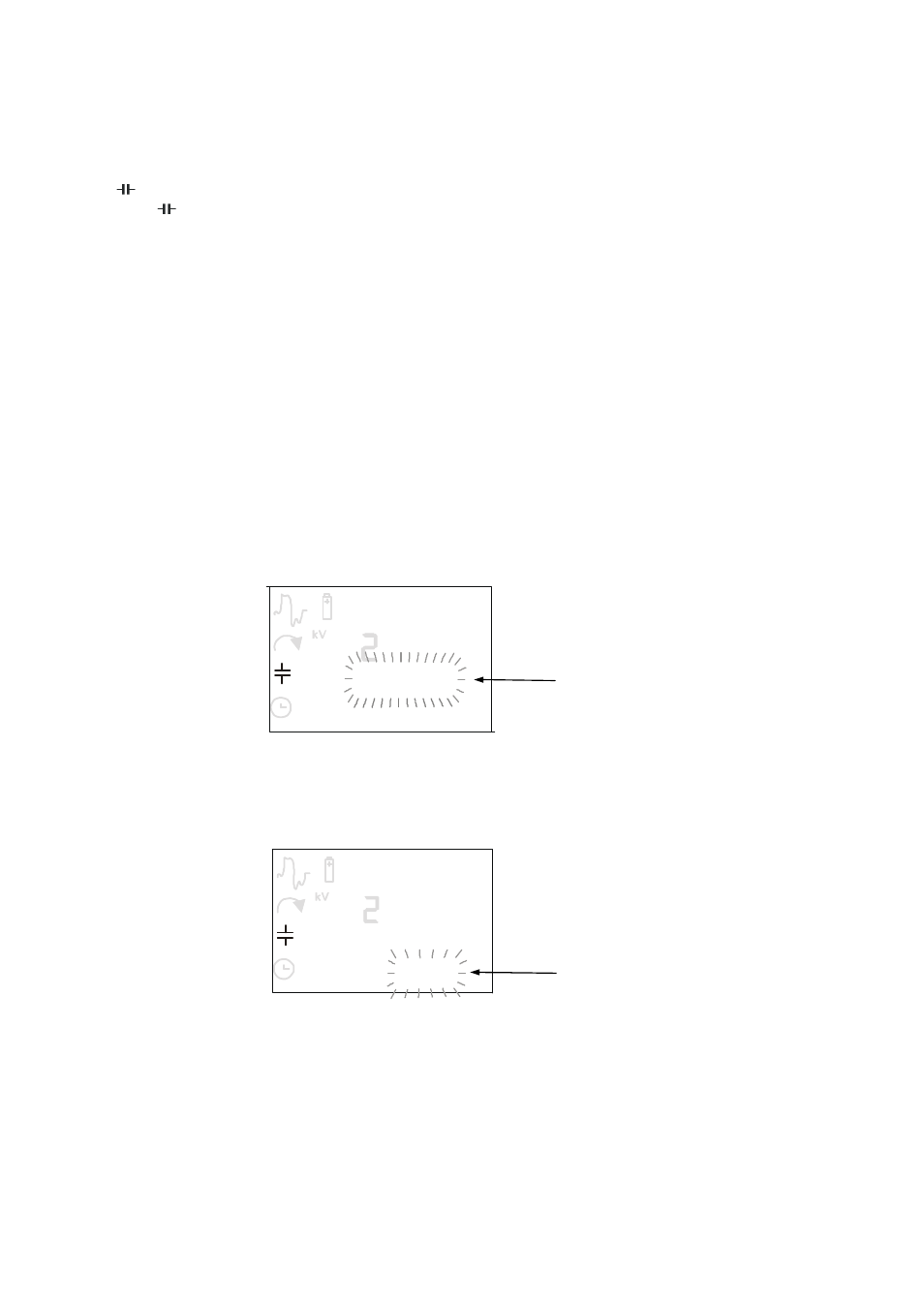

a. Introducir la potencia en kvar:
Al introducir el valor de la potencia el C-80 calcula el cos
ϕ
resultante.
III
L1
L2
L3
N
kvar h
PD
m
PF
Hz
Cos
CO
M
RL1 RL2
MAX MIN REG
%TH
D
3 - 0
0 6 - 1
10 . - 0
3
kWh
A
0.
.
b. Introducir la potencia en cos
ϕ
kvar:
Al introducir el valor de cos
ϕ
deseado el C-80 calcula la potencia en kvar
que se deberá poner para realizar la compensación.
III
L1
L2
L3
N
kvar h
PD
m
PF
Hz
Cos
CO
M
RL1 RL2
MAX MIN REG
%TH
D
3 - 0
0 6 - 1
10 . - 0
3
kWh
A
0.
.
Cuando el equipo entra en la utilidad condensador deja de registrar si lo estaba
haciendo, al retornar al menú medida NO se activa de nuevo la acción de registro hasta que
no se "dispare" con la tecla [ENTER].
NOTA: Para realizar este calculo, el C-80 debe estar midiendo.
Parpadeo
Parpadeo
