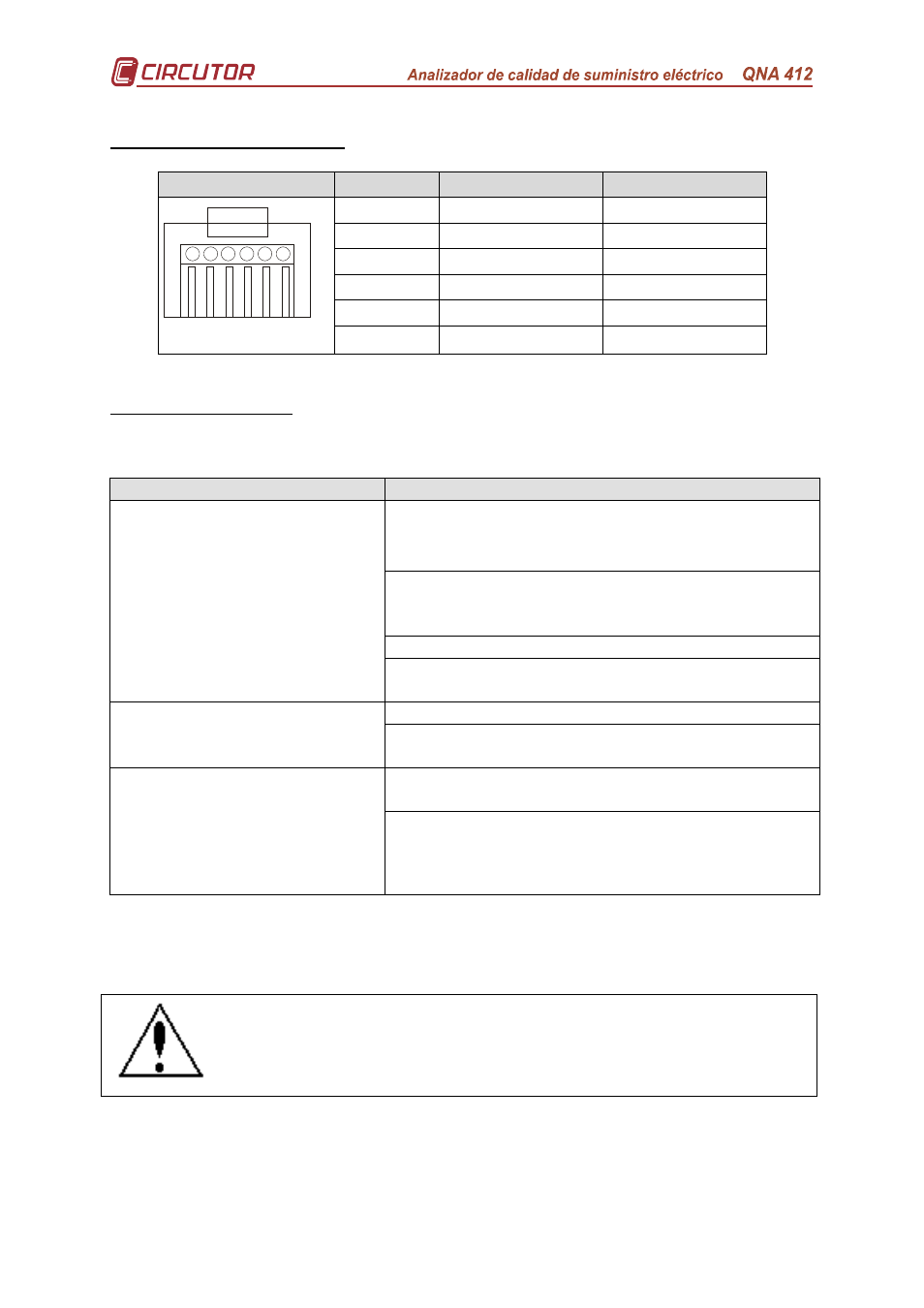

Pag nº 30
Cable de comunicaciones:
Conector RJ QNA-412 Módem (DB9) Módem (DB25)
Vista Frontal
1 6 2 3 4 5
1 – DSR 5–GND 7 – GND
2 – Rx 2–Rx 3 – Rx
3 – TX 3–Tx 2 – Tx
4 – CTS 8–CTS 5 – CTS
5 –RTS 7–RTS 4 – RTS
6 – GND 5–GND 7 – GND
Posibles problemas:
La mayoría de problemas, que se puede encontrar con esta configuración,
es debido al Modem.
Problema Solución
El Modem A no realiza llamada Compruebe que el puerto del ordenador que está
utilizando, corresponde al que tiene conectado el
Modem.
Verifique el funcionamiento correcto del puerto del
Ordenador y del Modem Mediante un programa
Hiperterminal o similar.
Verifique las conexiones del Modem.
Verifique la línea telefónica y la conexión del
mismo.
El Modem B no contesta. Asegurese de tener el modem en marcha.
Asegurese de introducir un comando que haga
que el modem descuelgue al primer tono (ATS0=1)
El Modem B descuelga pero no
recibe respuesta del equipo. Verifique que el puerto que esta utilizando es el R1
y el conexionado del cable.
Verifique la configuración del puerto de
comuniaciones del QNA. Verfifique que es 9600
baudios.
El funcionamiento está comprobado que es correcto con las siguientes
marcas de Modems: VAYRIS, MULTITECH, WESTERMO y U.S. ROBOTICS.
EL modem (A) local no debe realizar la llamada a través
de una centralita teléfonica. Debe ser una linea directa.
