C. Apéndice : Comunicación mediante conversor TCP-IP

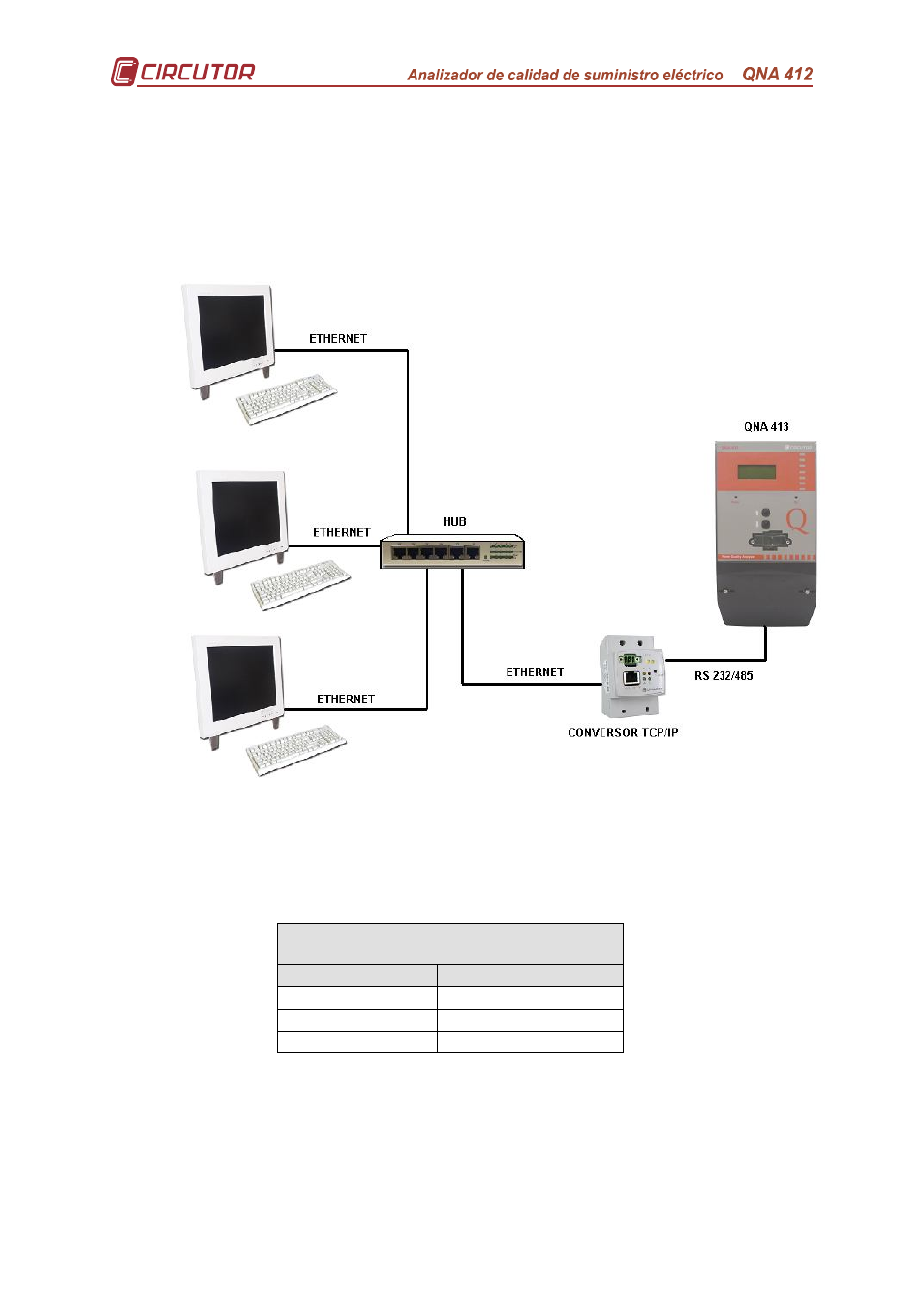

EL Qna puede conectarse a un PC también a través de una red ETHERNET.
Para realizar esta configuración, CIRCUTOR S.A. dispone de un conversor
TCP-IP / RS 232-485 (TCP2RS), el cual permite conectar cualquier equipo que
tenga comunicación RS-232 o RS-485 a un PC a través de una red ETHERNET.
Para configurar el conversor de forma que transforme la señal a RS-485 se
realiza mediante un switch del propio conversor. Se debe verificar que el cable que
une el QNA-412 con el conversor TCP/IP respete la conexión Tx/Rx.
TCP/IP
QNA-412 Conversor TCP/IP
3 A (+)
2 B (-)
6 S (GND)
