Pag nº 31

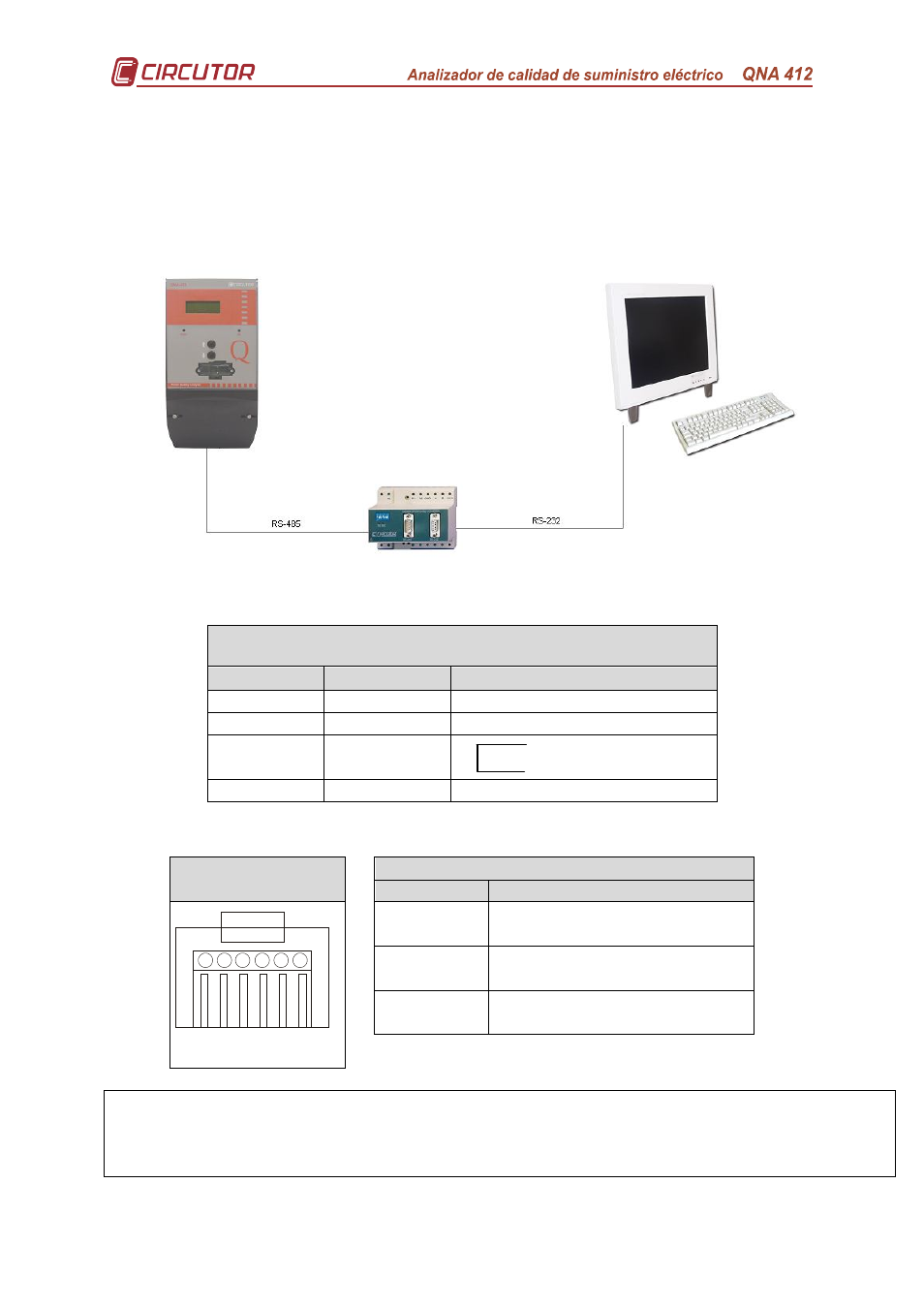

B. Apéndice : Comunicaciones con QNA-412 (RS485).
El QNA-412 dispone de la posibilidad de comunicar RS-485 con un PC. Esta
conexión se realiza por el puerto R2 del QNA.
Este tipo de comunicación se utiliza en aquellos casos en los que el equipo se
encuentre a una distancia considerable (máximo 1200m) del ordenador desde el que
se desea hacer las lecturas.
Para realizar este conexionado, los cables que se deben utilizar son:
 PC  Conversor RS-232 / RS-485
RS-232
P.C. (DB9) P.C. (DB25) Conversor RS-232/485 (DB9)
3–Tx 2–Tx 2–Rx
2–Rx 3–Rx 3–TX
7–RTS
8–CTS
5–GND 5–GND 5–GND
 QNA-412  Conversor RS-232 / RS-485
QNA-412
RS-485
QNA-412 Conversor RS-232/485 (DB9)
Vista Frontal
1 6 2 3 4 5
2–Tx/Rx(-) 2–Tx/Rx (-)
3–Tx/Rx(+) 1–Tx/Rx (+)
6–GND 5–GND
Asegurese de no tener el cable RS-232 conectado al PC. Este puerto es prioritario
frente al RS-485.
Esta conexión, inpediría al QNA comunicar a traves del puerto RS-485.
