En el caso de instalación del equipo con el interruptor diferencial en estado OFF,

cuando se da tensión al cuadro, por motivos de seguridad el equipo no aplica

la secuencia de reconexión automática. Y Los LED

AUTO y REC se encienden

para apagarse en unos segundos. Es necesario realizar una reconexión manual

del sistema con el cuadro en tensión.

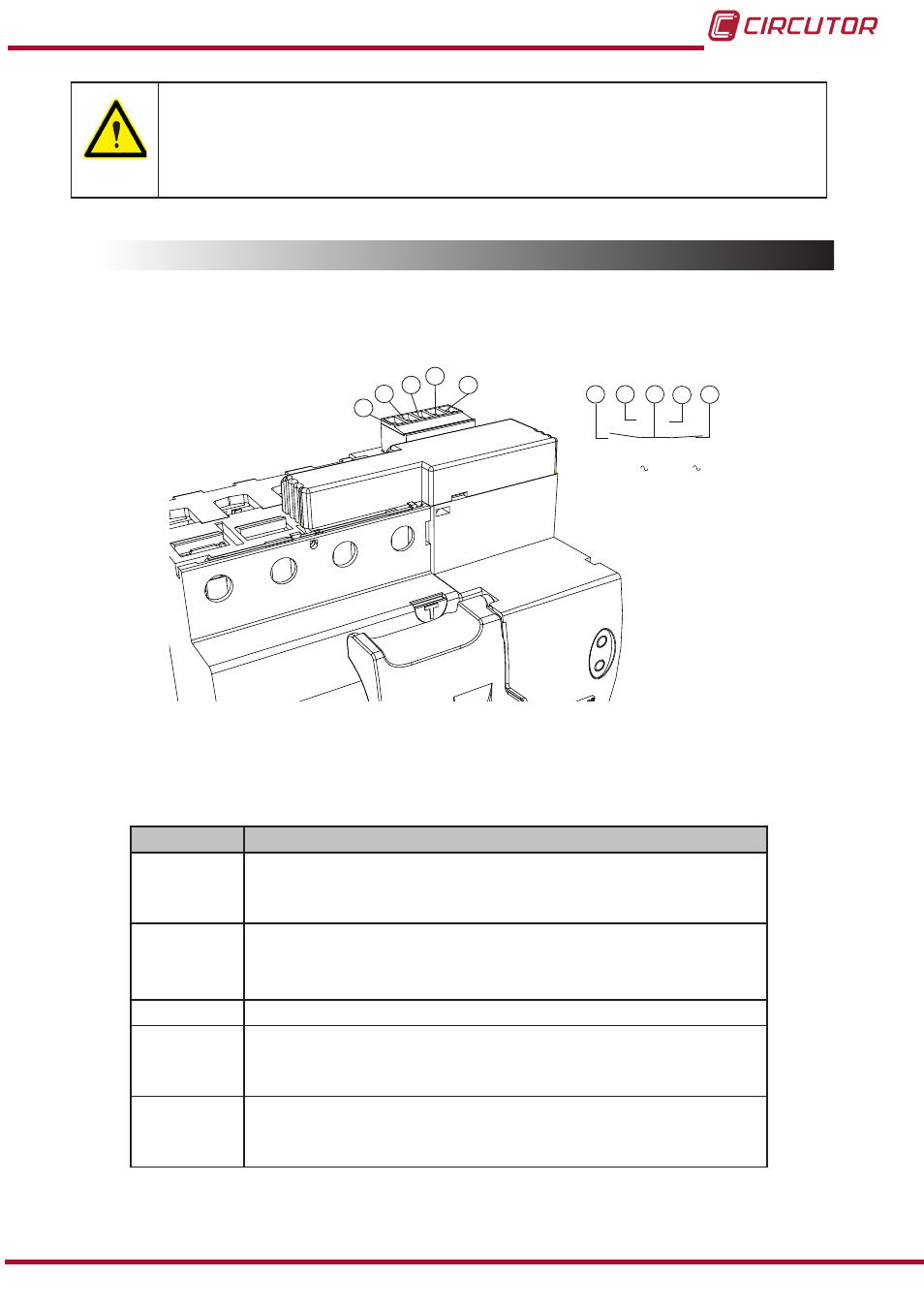

3.5.- CONEXIÓN CONTACTOS DE SALIDA: REC 3C 2 polos y REC 3C 4 polos

En la

Figura 9 vemos la conexión de los 2 contactos conmutados de los que disponen los

modelos

REC 3C 2 polos y REC 3C 4 polos.

5

4

3

2

1

230 V 0,13 A

5

4

3

2

1

Figura 9: Conexión de los contactos conmutados, modelos REC 3C 2 polos y REC 3C 4 polos�

Bornes de los contactos conmutados

Tabla 2,

Tabla 2:Bornes de los contactos conmutados, REC 3C de 2 y 4 polos�

Bornes

Descripción

1

Contacto estado de bloqueo.

Estado NA : indica que el equipo se ha bloqueado.

Estado NC: indica que el equipo no se ha bloqueado.

2

Contacto estado de bloqueo,

Estado NA: indica que el equipo no se ha bloqueado.

Estado NC: indica que el equipo se ha bloqueado.

3

Borne común a los dos contactos.

4

Contacto estado de posición del diferencial.

Estado NA : indica que el estado del diferencial es OFF

Estado NC: indica que el estado del diferencial es ON

5

Contacto estado de posición del diferencial.

Estado NA : indica que el estado del diferencial es ON

Estado NC: indica que el estado del diferencial es OFF

15

Manual de Instrucciones

REC 3 - REC 3C
