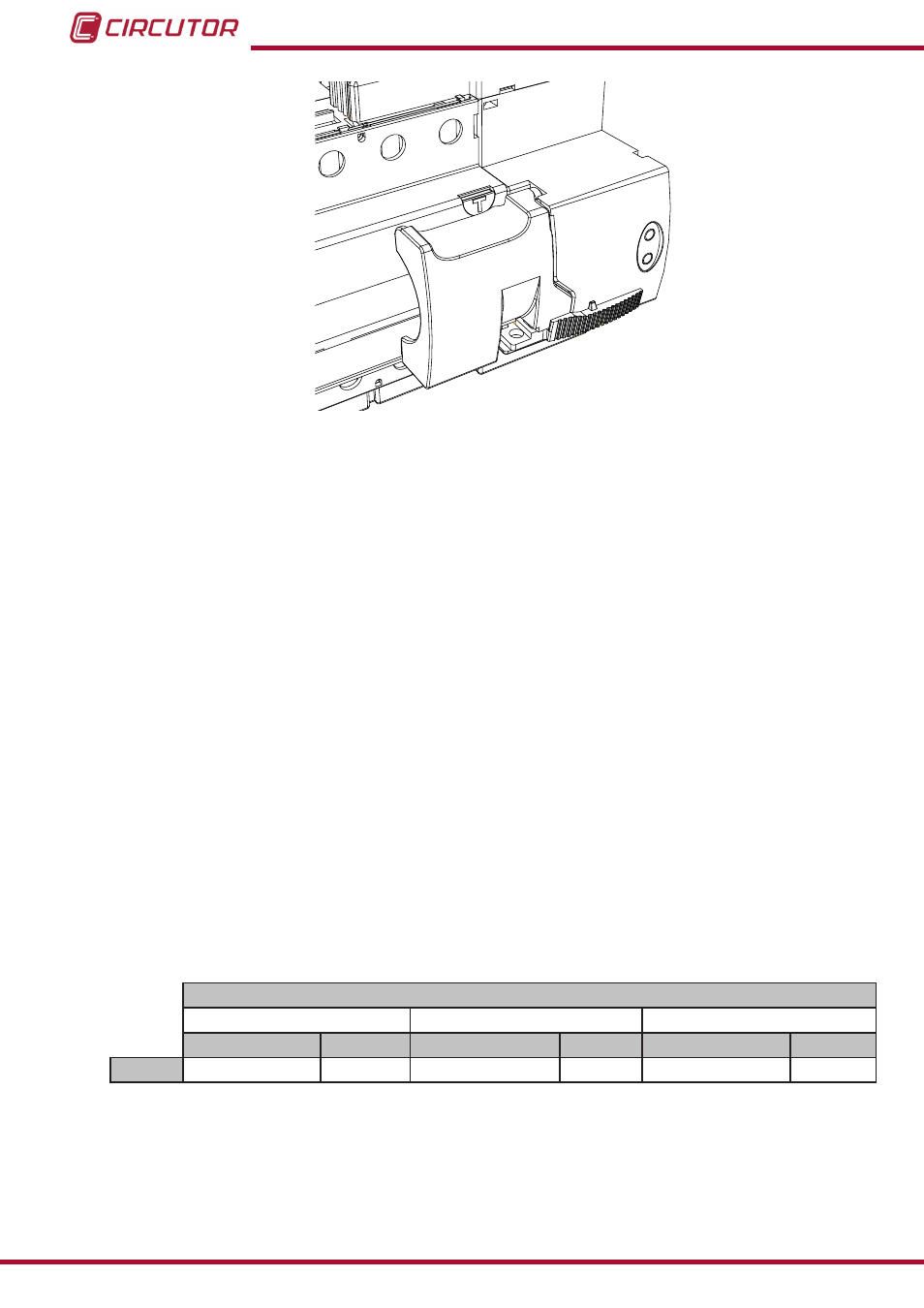

Figura 12: REC3 en modo automático, pasador selector de modo en ON�
El REC 3 permite dos modos de reconexión automática:
- Modo M, por aislamiento (en los REC 3 de 30 mA), el equipo no realiza la reconexión
hasta que la fuga no ha desaparecido.
- Modo T, por tiempos (en los REC 3 de 300 mA) independientemente de si hay fuga
o no, el equipo intenta reconectar el sistema.
5�2�1�- RECONEXIÓN POR AISLAMIENTO, MODO M
Después de una desconexión por disparo del diferencial el REC 3, pasado un tiempo de tem-
porización, realiza una medida para comprobar la existencia de una corriente de fuga. Si ésta
no se produce inicia el rearme.
El REC 3 intenta realizar hasta un máximo de 3 medidas para comprobar la corriente de fuga,
superadas éstas el equipo queda bloqueado sin posibilidad de reconectarse automáticamente.
Si el tiempo entre un rearme y el siguiente disparo es superior al tiempo de reinicio el contador
de intentos de reconexión se inicializa a 0.
Los tiempos de temporización y reinicio dependen del intento de reconexión, tal y como se
muestra en la Tabla 3.
Tabla 3: Tiempos de Temporización y Reinicio�
Reconexiones
1 2 3
Temporización Reinicio Temporización Reinicio Temporización Reinicio
REC3 <3 seg 10 seg 20 seg 20 seg 180 seg 60 seg
La supervisión de la corriente de fuga se realiza midiendo la resistencia aguas abajo una vez
que el diferencial ha disparado.
