Página 8
2.2.- REC 3C 4 polos
DIFERENCIAL
MODULO DE
CONTROL
LED
PASADOR
SELECTOR
DE MODO
TAPA DE
PROTECCIÓN
PUENTE DE
ALIMENTACIÓN
PUENTE DE MEDIDA
SALIDAS
-25
AUTO
230V 0,13A
~
~
ON
POWER
230V 50Hz
5VA
~;
REC
OFF
EN 50557
Made in EU
AUX
TRIP
REC 3C
5
4
3
2
1

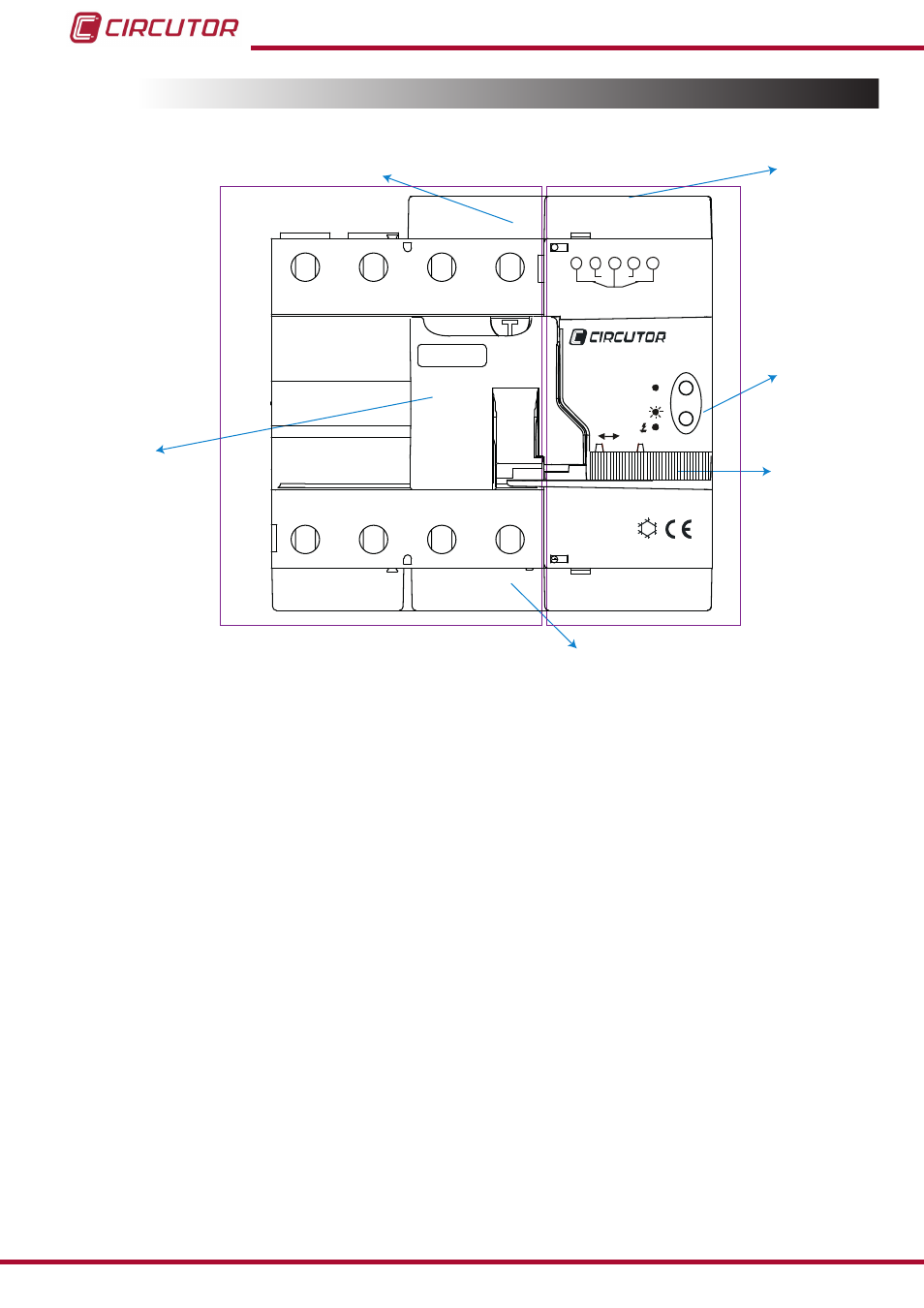

Figura 2: Descripción del REC 3C 4 polos�
):
-
2 LEDs que indican el estado del REC 3C.
-
Tapa de protección del sistema de rearme.
-
Pasador selector de modo, para seleccionar el modo de funcionamiento: Manual o
Automático. Y que permite el bloqueo físico de las reconexiones.
-
2 salidas para indicar el estado del diferencial y el fin de las reconexiones.
Las conexiones de alimentación y medida entre el módulo de control y el diferencial viene ya
realizadas de fábrica y éstas no se pueden modificar.
8
REC 3 - REC 3C
Manual de Instrucciones
