63
Opciones Observaciones Parámetros medibles
Armónicos V1 Muestra los armónicos de tensión de la fase 1
Armónicos V2 Muestra los armónicos de tensión de la fase 2
Armónicos V3 Muestra los armónicos de tensión de la fase 3
Armónicos I1 Muestra los armónicos de corriente de línea de la fase 1
Armónicos I2 Muestra los armónicos de corriente de línea de la fase 2
Armónicos I3 Muestra los armónicos de corriente de línea de la fase 3
Armónicos IC1
Disponible sólo en los tipos
Computer plus T8-CDI,
T14-CDI
Muestra los armónicos de corriente de la fase 1 del equipo de
condensadores
Armónicos IC2
Muestra los armónicos de corriente de la fase 2 del equipo de
condensadores
Armónicos IC3
Muestra los armónicos de corriente de la fase 3 del equipo de
condensadores
THDV
Muestra el THD de tensión de cada una de las tensiones fase-
neutro: V1, V2, V3
THDI
Muestra el THD de corriente de cada una de las corrientes de línea:
I1, I2, I3
THDIC
Disponible sólo en los tipos
Computer plus T8-CDI,
T14-CDI
Muestra el THD de corriente de cada una de las corrientes del
equipo de compensación: IC1, IC2, IC3
Tabla 11.1.- Opciones del menú de visualización de armónicos
− Para cada una de las variables existe la opción de mostrar valores numéricos o gráfico de barras (ver
figs. 99 y 100)

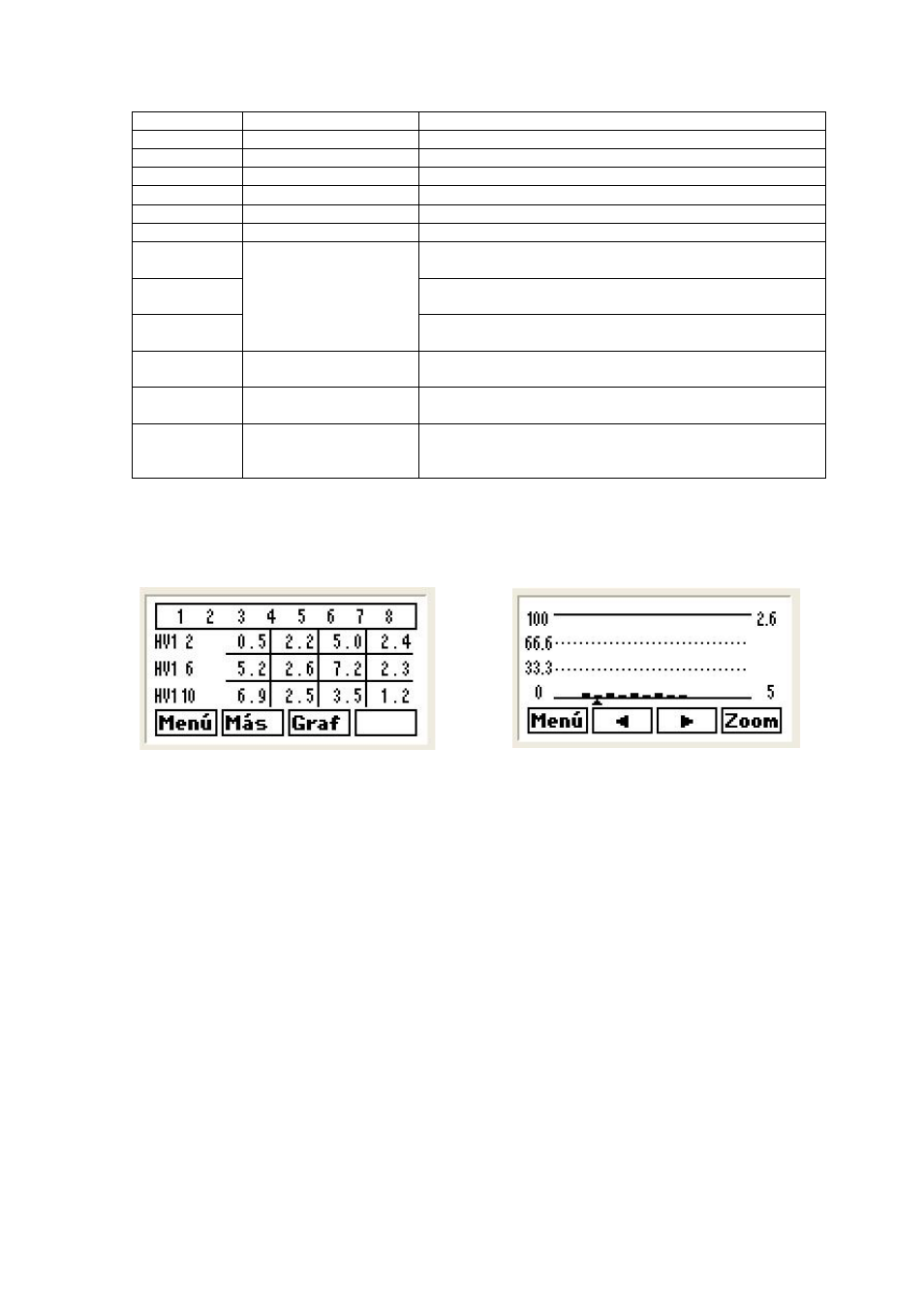

Fig. 99.- Visualización numérica de armónicos Fig. 100.- Visualización gráfica de armónicos
− En cada pantalla de visualización numérica de armónicos se muestra una tabla con el valor de 12
armónicos (ejemplo en la fig.99, en la fila HV1 2 aparecen los valores de los armónicos de tensión de la
