66

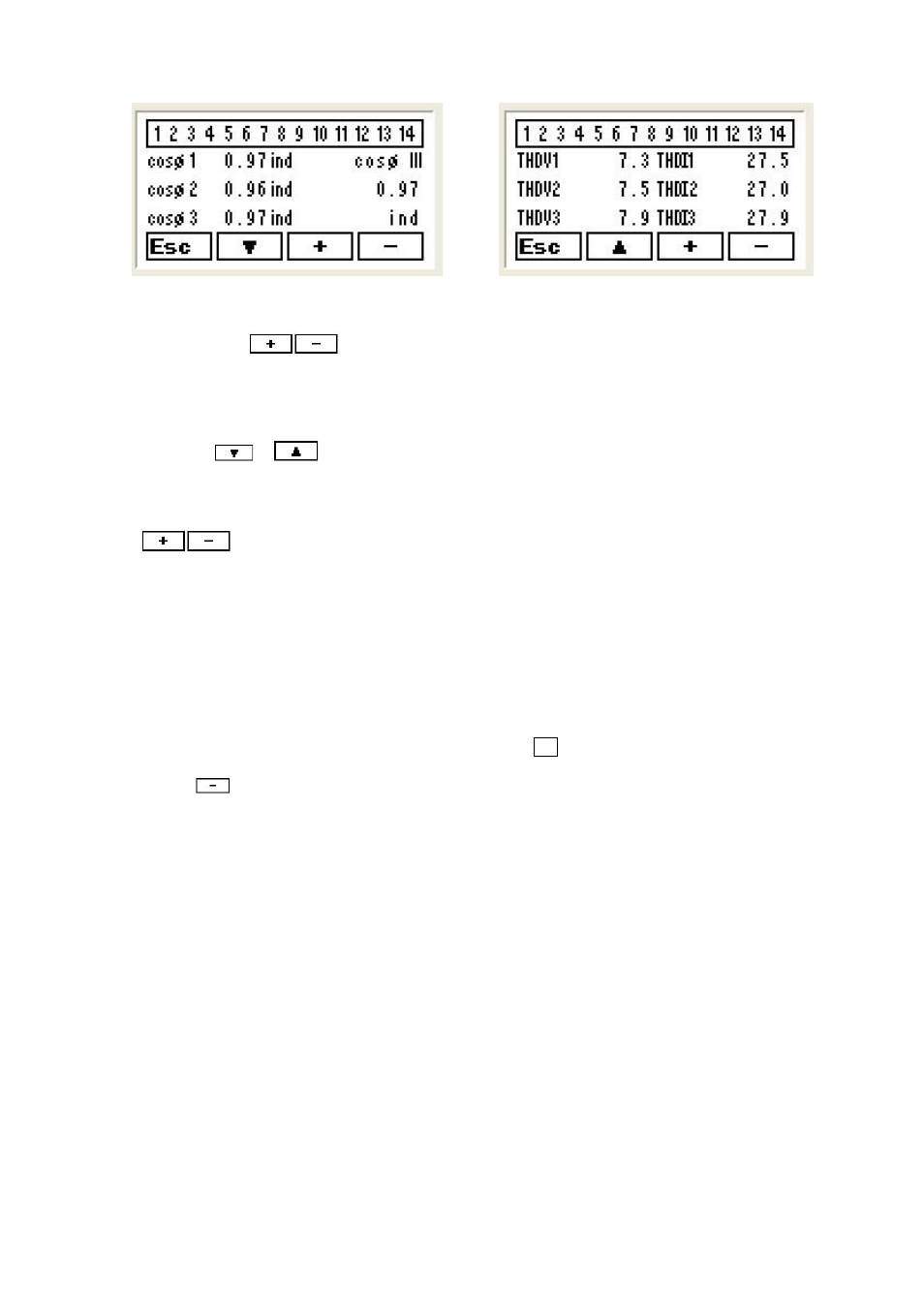

Fig.105.- Test de cos φ Fig.106.- Test de resonancia
− Con las teclas
se tiene la opción de conectar o desconectar pasos de condensador de
forma secuencial.
Esto permite comprobar como cambian los cos φ al introducir o quitar pasos. Esto
permite a veces detectar que hay transformadores de corriente mal conectados o si la compensación es
la esperada o no
.
− Se puede pasar de la pantalla de visualización del Test de cos φ a Test de resonancia con las teclas
dinámicas y
− La opción Test de resonancia permite comprobar si la conexión de determinada cantidad de
condensadores puede provocar resonancias en la instalación. El Computer plus muestra en este menú
los valores de THDV y THDI de cada una de las fases y al igual que anteriormente, con las teclas
, se tiene la opción de conectar y desconectar pasos de forma secuencial (fig.106).
− Si se observa que al sobrecompensar la instalación o para alguna combinación de condensadores
conectados, el THDI aumenta significativamente, esto hace pensar que se produce una resonancia, y si
el equipo no dispone de filtros, esto indicaría la conveniencia de disponer de ellos.
12.3 Test de condensadores
− La última opción en el menú de Test es el Test de condensadores. Este menú está pensado para
poder comprobar la potencia de los condensadores, uno a uno.
− Cuando se entra en el menú Test de condensadores ( OK sobre la opción mostrada en la fig.107), el
Computer plus muestra la pantalla de la fig. 108. Si hay condensadores conectados sólo deja activo el
botón .Manteniendo pulsado este botón se van desconectando los condensadores
secuencialmente, previa introducción de la contraseña (ver apartado 7.1)
− Una vez desconectados todos los condensadores aparecen activos 2 botones más (fig.109)
