12.1 Entrada en el menú de Test
− Para entrar en el menú de test, ir al menú principal (fig.103). Mediante las flechas
seleccionar la carpeta y pulsar OK .Aparecerá una lista con las tres opciones descritas
anteriormente (fig.104)

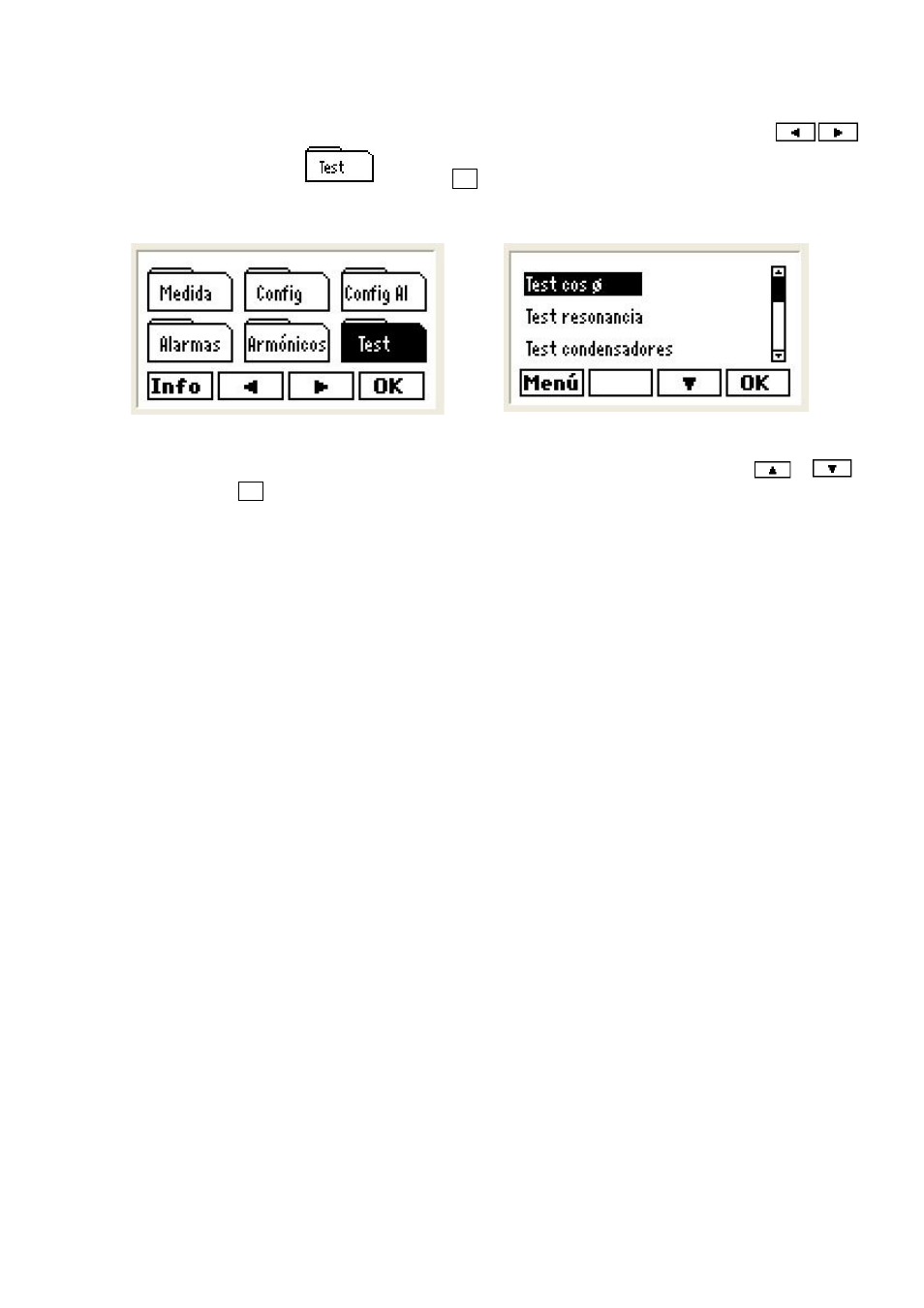

Fig. 103.- Menú principal Fig. 104.- Opciones del menú Test
− Para elegir una cualquiera de las opciones, seleccionarla mediante las teclas dinámicas
y ,
y luego pulsar OK.
12.2 Test de cos
ϕ y test de resonancia
Estas dos opciones deben manejarse conjuntamente. El propósito de las mismas es poder ejecutar la
conexión y desconexión manual de condensadores, al mismo tiempo que se visualizan los cos
ϕ o los
THDV y THDI de cada fase. Esto permite comprobar si el equipo de compensación actúa correctamente y si
la conexión de determinada cantidad de condensadores puede provocar resonancias en la instalación. La
forma de proceder para cada una de estas comprobaciones es como sigue:
− En la opción de Test cos φ el Computer Plus muestra los cos φ de todas las fases y el tipo (inductivo o
capacitivo), así como el cos φ III (total) y también, su tipo (fig.105).
