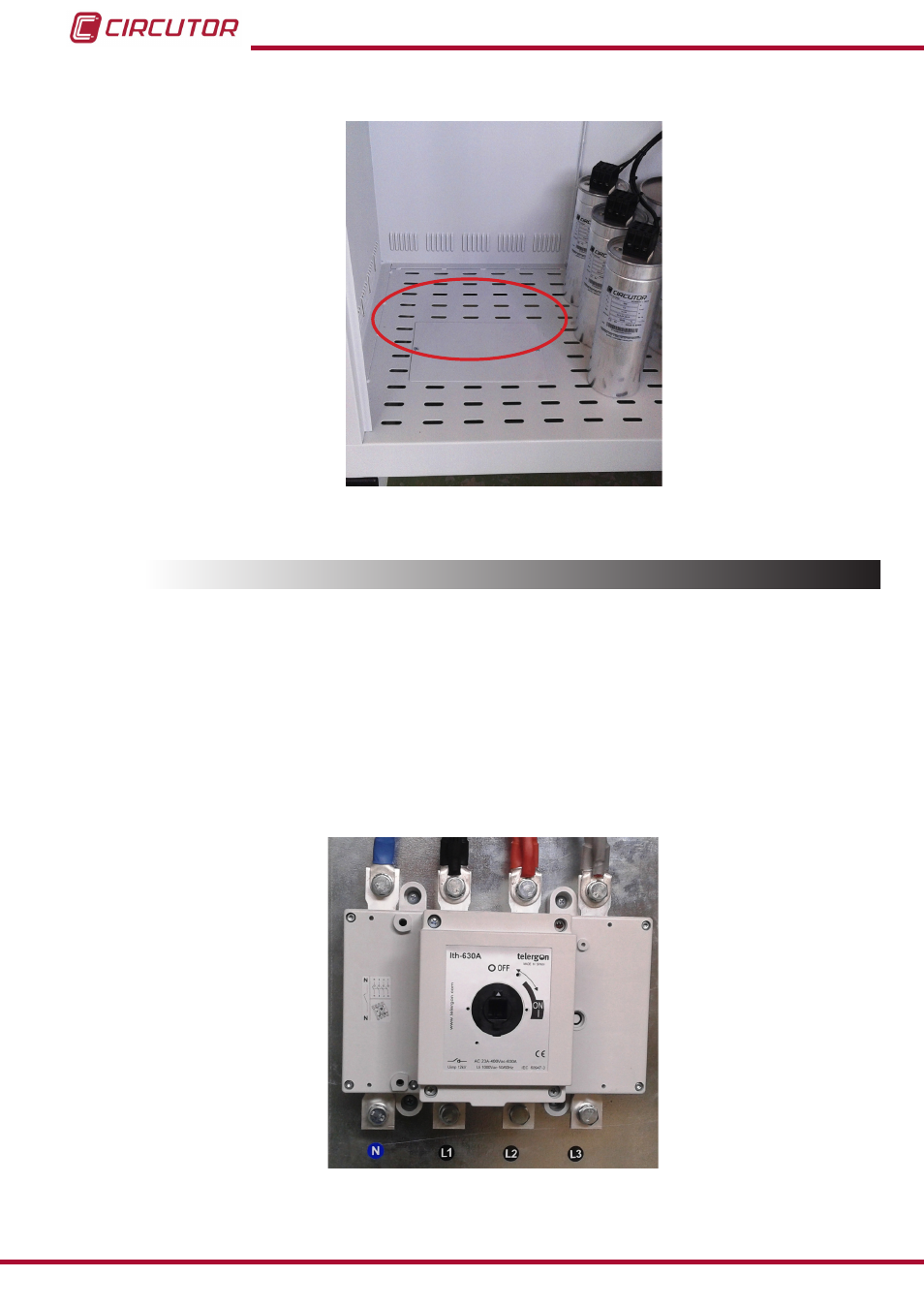

Figura 8: Entrada de cables disponible para el modelo OPTIM HYB 2.
3.5.-CIRCUITO DE POTENCIA
Conectar los terminales de entrada L1, L2, L3 y N (circuito de potencia) a red con cables de
sección adecuada, según REBT, ITC-BT-19.
Generalmente los cables de las fases siguen el siguiente código de colores: L1 (negro), L2
(marrón), L3 (gris), y el conductor de neutro N (azul).
A efectos de dimensionar los cables de fase, debe tenerse en cuenta la corriente nominal máxi-
ma I
max
indicada en la etiqueta del equipo y debe preverse una sobrecarga en los transitorios de
1,5 veces I
max
. El cable de neutro será de la misma sección que el conductor de las fases.
Figura 9: Terminales de entrada L1, L2, L3 y N para conexión a red de las baterías OPTIM HYB.
