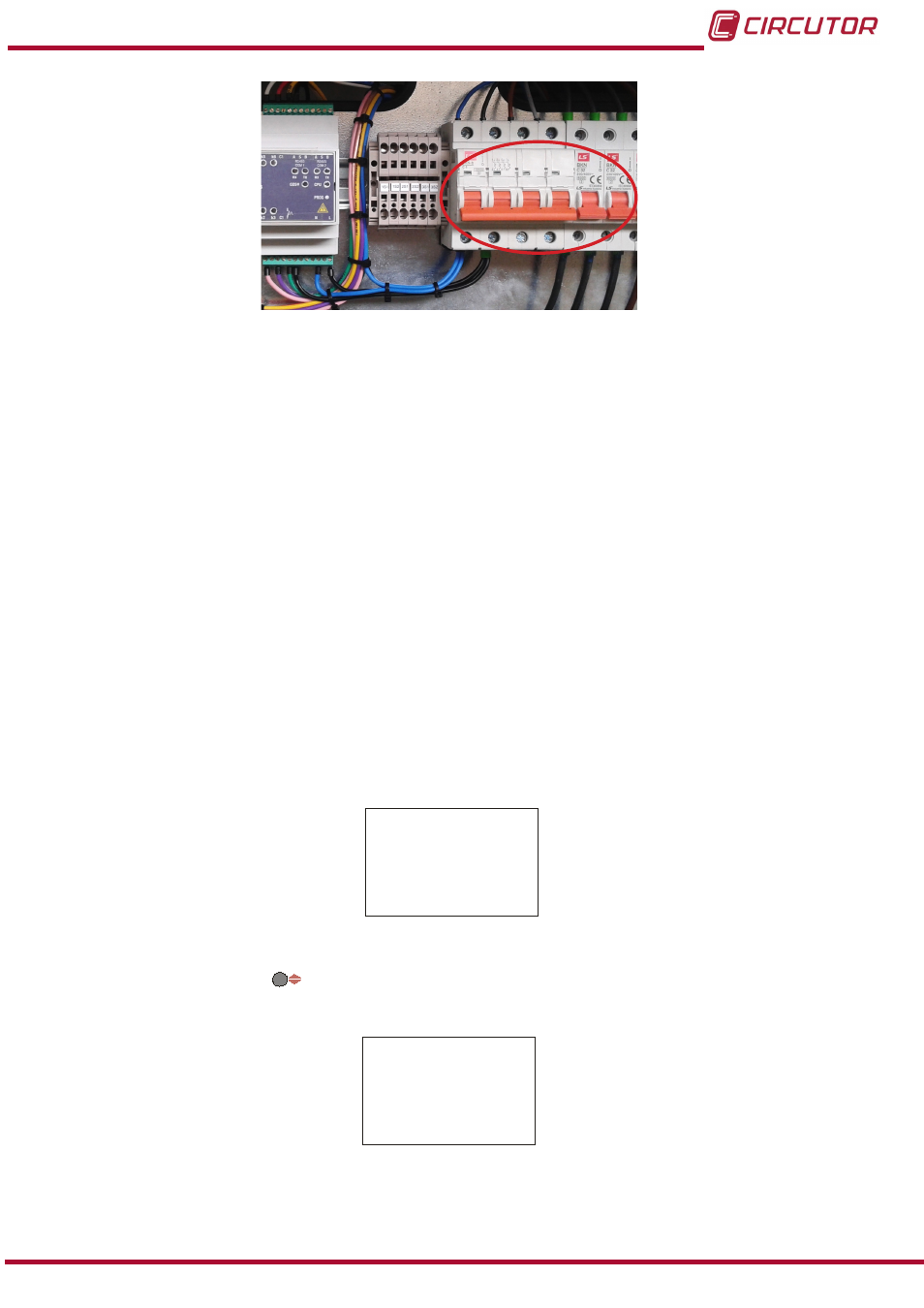

Figura 14: Magnetotérmico tetrapolar del circuito de alimentación auxiliar.
5.- Conectar la alimentación de la batería OPTIM HYB, cerrando el interruptor tetrapolar gene-
ral del interior de la batería por medio de su maneta (posición ON), y comprobar que inmediata-
mente se iluminan el LED
CPU, y los LEDs RS485 COM 2 RX y TX, y que éstos se encienden
alternativamente con una cadencia aproximada de 1 s.
Esto indica, respectivamente, el correcto funcionamiento del procesador del
Computer HYB,
y la correcta comunicación entre el
Computer HYB y el CVM-MINI-RS485.
6.- Comprobar que el CVM-MINI-RS485 (en los modelos de OPTIM HYB que lo equipan de
serie) instalado en la puerta de la batería se enciende, y proceder a programar el valor del pri-
mario de los transformadores de corriente que proporcionan la señal de medida al analizador.
Para dicha programación seguir los siguientes pasos:
A.- Acceder al Setup MEDIDA manteniendo pulsada la tecla SETUP hasta entrar en
modo programación.
Aparecerá en el display la pantalla de la
, que permitiría la programación del
primario de tensión.
Nota : No es necesario su programación para redes de 3 x 400 V / 1 x 230 V.
s e t
Pr i U
0 0 0 0 0 1
Figura 15: Programación del primario de tensión, CVM-MINI-RS485.
B.- Pulsar la tecla
hasta que aparezca en display la pantalla de la
, que
nos permiten programar el primario del transformador de corriente.
s e t
p r i a
0 0 0 0 5
Figura 16: Programación del primario de corriente, CVM-MINI-RS485.
Para escribir o modificar el valor del primario de corriente, debe pulsarse repetidamente
