3.6.- ELEMENTOS SECCIONADORES Y DE PROTECCIÓN EXTERNOS
La batería de condensadores dispone de un seccionador manual tetrapolar interno, pero debe-
rá conectarse a una línea que disponga de un interruptor automático y, de acuerdo al REBT, y
en función del régimen de neutro de la instalación, también protección diferencial en cabecera.
Los elementos de protección, seccionadores y/o interruptores que se añadan
externos a la batería deberán dimensionarse como mínimo para soportar una
corriente 1,5 veces superior a la indicada en la etiqueta (REBT, ITC-BT-48)
En caso de instalar un elemento de protección diferencial dedicado para la ba-
tería, éste debe ser regulable en sensibilidad y retraso del disparo.
3.7.- TENSIÓN AUXILIAR DE MANDO
Las baterías OPTIM HYB estándar, para red de 3x400 V / 1x230 V no requieren alimentación
auxiliar.
3.8.- CONEXIÓN DEL CABLE DE TIERRA
Conectar el borne de tierra de la batería, alojado en el panel de maniobra del equipo ( Figura
10 ) a la toma de tierra exterior.
La sección del cable de tierra se seleccionará según los límites de intensidades admisibles
establecidos en el REBT ( ITC-BT-19 – Instalaciones interiores ó receptoras).

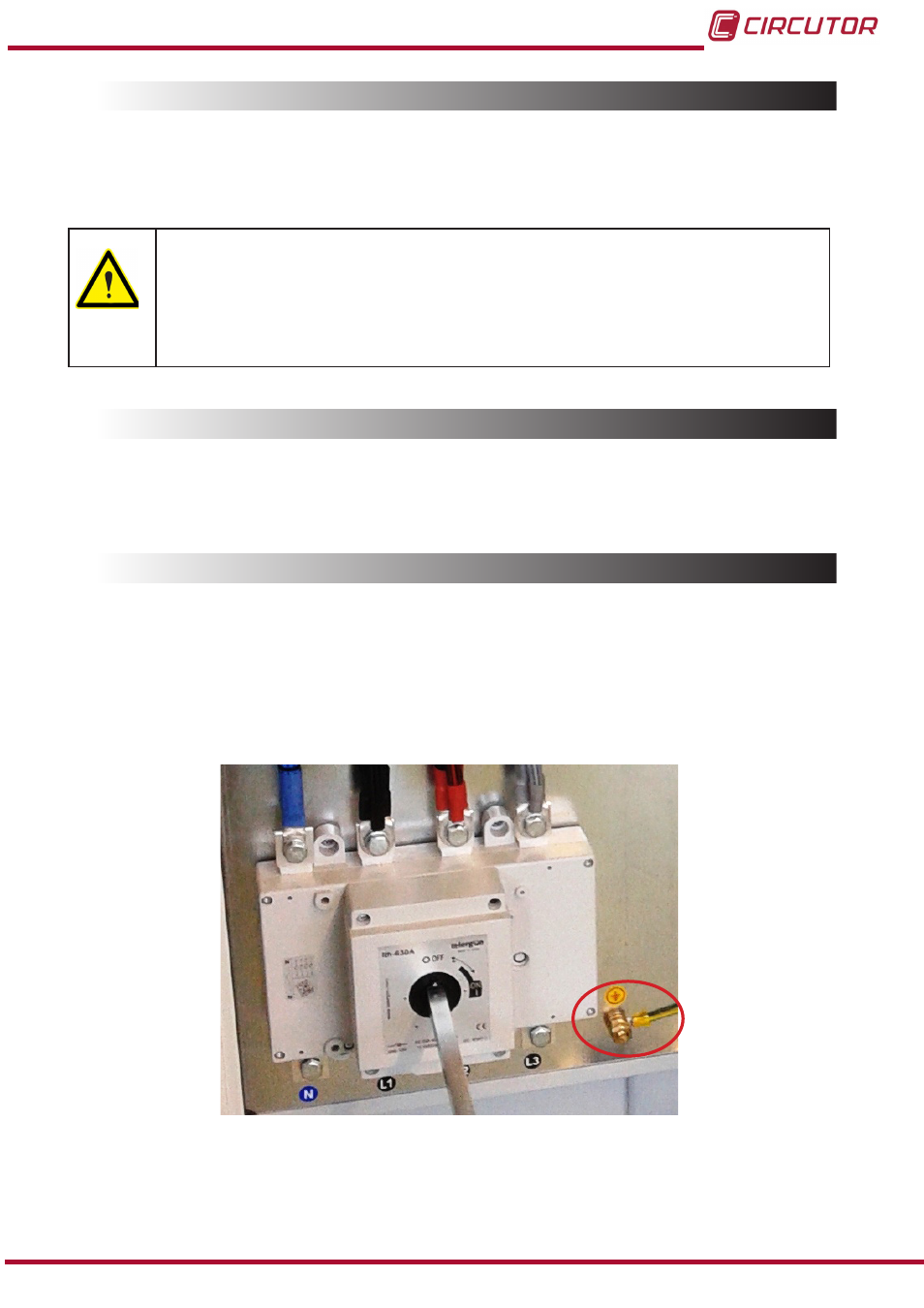

Figura 10: Terminal de tierra para conexión a tierra exterior de las baterías OPTIM HYB
