SECCIÓN 4
• SOFTWARE BESTCOMSPlus ®
INTRODUCCIÓN
BESTCOMSPlus ® es una aplicación de PC basada en Windows® que brinda una interfaz de usuario
gráfica (GUI) fácil de utilizar con los productos de comunicación Basler Electric. El nombre
BESTCOMSPlus es un acrónimo que significa Herramientas de Software Eléctrico Basler (BEST) para
Comunicaciones, Operaciones, Mantenimiento, y Configuraciones (COMS).
BESTCOMSPlus proporciona al usuario un sistema de clic para parametrar y controlar el DGC-2020. Las
propiedades de BESTCOMSPlus permiten que la configuración de uno o varios DGC-2020 sea rápida y
eficiente. Una de las principales ventajas de BESTCOMSPlus es la posibilidad de crear un esquema de
configuraciones, registrarlo como un archivo para luego cargarlo al DGC-2020 al gusto del usuario.
BESTCOMSPlus dispone de plugins que permiten al usuario utilizar diferentes productos Basler Electric.
El DGC-2020 es un plugin de BESTCOMSPlus y debe activarse antes de utilizarse.
Los plugins DGC-2020 se abren en el shell principal BESTCOMSPlus con el mismo esquema lógico por
defecto suministrado con el DGC-2020. Esto permite que el usuario tenga la opción de desarrollar un
archivo de configuraciones personalizado, modificando el esquema lógico por defecto o creando un
esquema único a partir de una página en blanco.
La lógica programable BESTlogic™Plus se utiliza para programar las funciones de protección del
generador, las alarmas, las entradas y salidas del DGC-2020. Esto es posible gracias al método de
arrastrar y soltar. El usuario puede arrastrar los elementos, los componentes, las entradas y las salidas a
la red del programa y efectuar conexiones entre ellos para crear el esquema lógico deseado.

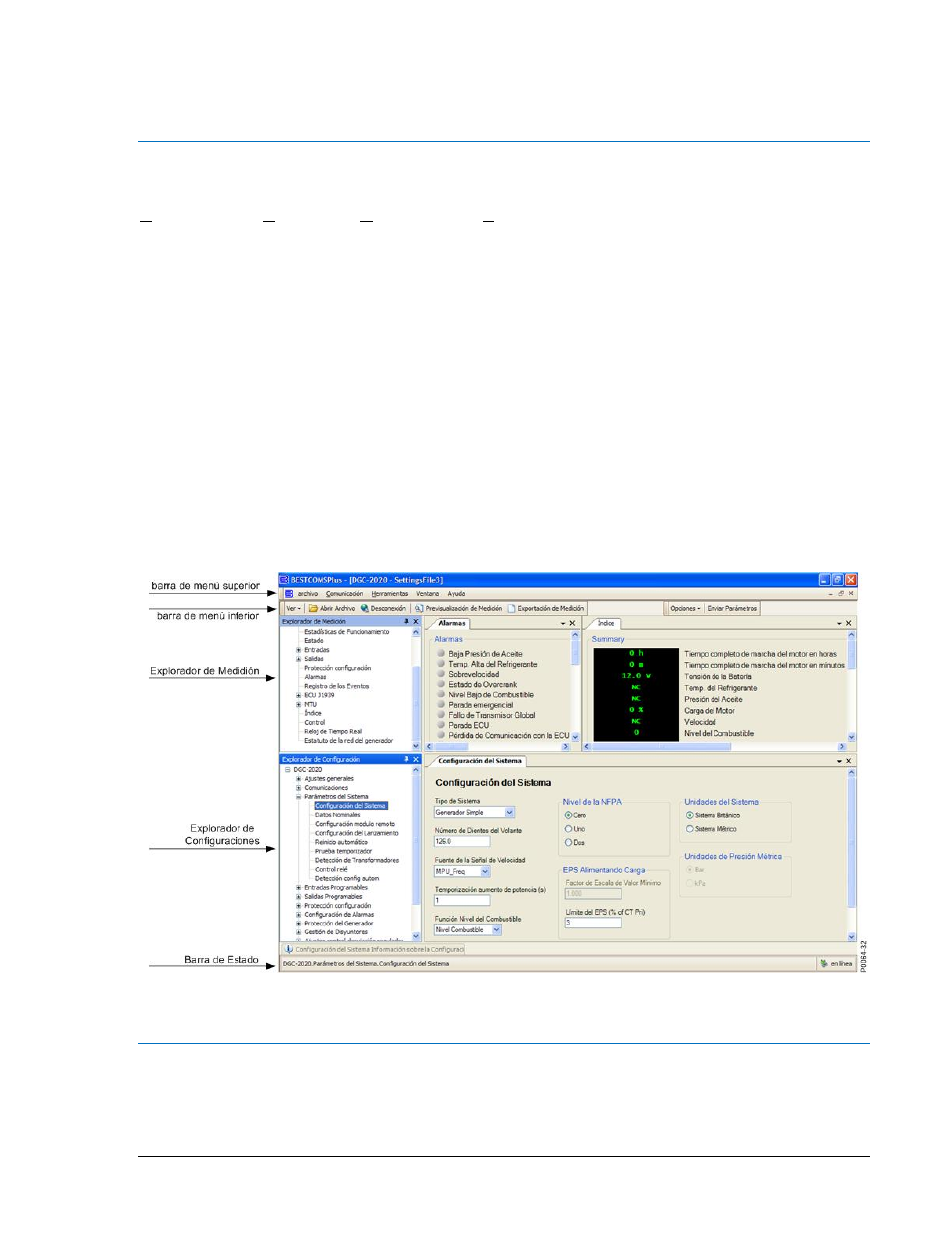

La Figura 4-1 ilustra los componentes típicos de la interfaz de usuario del plugin DGC-2020 y el
BESTCOMSPlus.
Figura 4-1. Componentes Típicos de la Interfaz de Usuario
INSTALACIÓN
El software BESTCOMSPlus se basa en Microsoft

.NET Framework. La funcionalidad de configuración
que instala BESTCOMSPlus en su ordenador, instala también el plugin DGC-2020 y .NET Framework
(en caso de no estar aún instalados). BESTCOMSPlus funciona con ordenadores personales
compatibles IBM (PCs) que utilizan, Windows XP 32-bit SP2/SP3, Windows Vista 32-bit (todas las
ediciones), Windows 7 32-bit (todas las ediciones) y Windows 8. Antes de instalar BESTCOMSPlus,
9400272990 Rev X DGC-2020 Software BESTCOMSPlus ® 4-1
