Figura 7-33. Diagrama Lógico del Uso de un Elemento Configurable
Cuando la entrada 5 es configurada como una Prealarma, dispara una prealarma si la puerta es abierta
si el motor está corriendo o no. Cuando el Elemento Configurable 1 es configurado como una Alarma,
dispara una alarma si la puerta fue abierta mientras el motor estaba corriendo.
Configurando la Salida de Contacto Remotas en el CEM-2020. Ver la Figura 7-34.
Ruta de Navegación HMI: CONFIGURACIÓN > SALIDAS PROGRAMABLES > SALIDAS
Cada salida puede ser programada con un texto describiendo la función de la salida. Esta etiqueta
aparece en la Lógica Programable del BESTlogicPlus donde la salida es usada para ayudar en la
claridad del programa y fácil de programar.

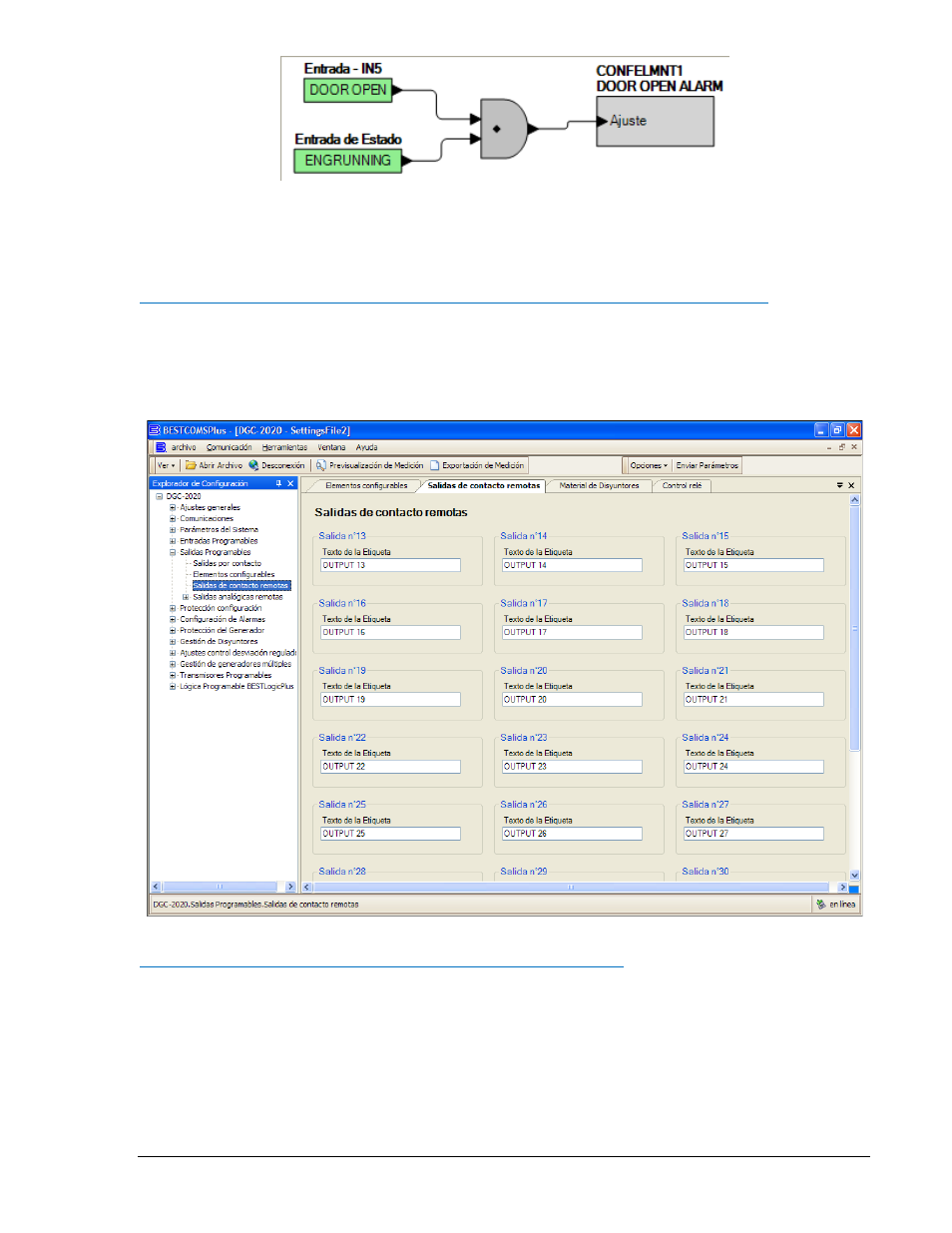

Figura 7-34. Explorador de Configuración, Salidas Programables, Salida de Contactos Remotos
Configurando las Salidas Analógicas Remotas en el AEM-2020.
Ruta de Navegación HMI: CONFIGURACIÓN > SALIDAS PROGRAMABLES > SALIDAS ANALÓGICAS
Hay cuatro salidas analógicas remotas que son configuradas en s separadas en el BESTlogicPlus.
Parámetros medidos por el DGC-2020 son mapeados a estas salidas, habilitándolas para ser usadas
como manejadores de medición o pueden manejar entradas analógicas de equipos externos. Rangos
para los parámetros medidos y la salida analógica son configurados así cuando el parámetro medido
está al mínimo del rango, la salida analógica está al mínimo de su rango de salida. Similarmente, cuando
el parámetro medido está al máximo del rango, la salida analógica está al máximo de su rango de salida.
Los parámetros sobre la Salida Analógica Remota 1 son mostrados en la Figura 7-35.
