polaridad opuesta. Si la magnitud de la frecuencia está por debajo del Limit de Control Min, el error es
calculado internamente por el DGC-2020. El error de frecuencia de deslizamiento es mostrado en la
Figura 4-64. Para minimizar el impacto en el bus durante la sincronización, el ajuste Fgen>Fbus
E puede
habilitarse de manera que fuerce a la frecuencia del generador a superar la frecuencia del bus al
momento del cierre del disyuntor. Si fuera el caso, el DGC-2020 incitará a que la frecuencia del
generador sea superior a la frecuencia del bus antes del cierre del disyuntor. El ajuste del ángulo de
cierre del disyuntor
F define la diferencia máxima de ángulo de fase permitida entre el generador y el bus.
Para el cierre del disyuntor a considerar, el ángulo de deslizamiento debe seguir siendo menor que este
ajuste durante la temporización de la activación de sincronización
G .

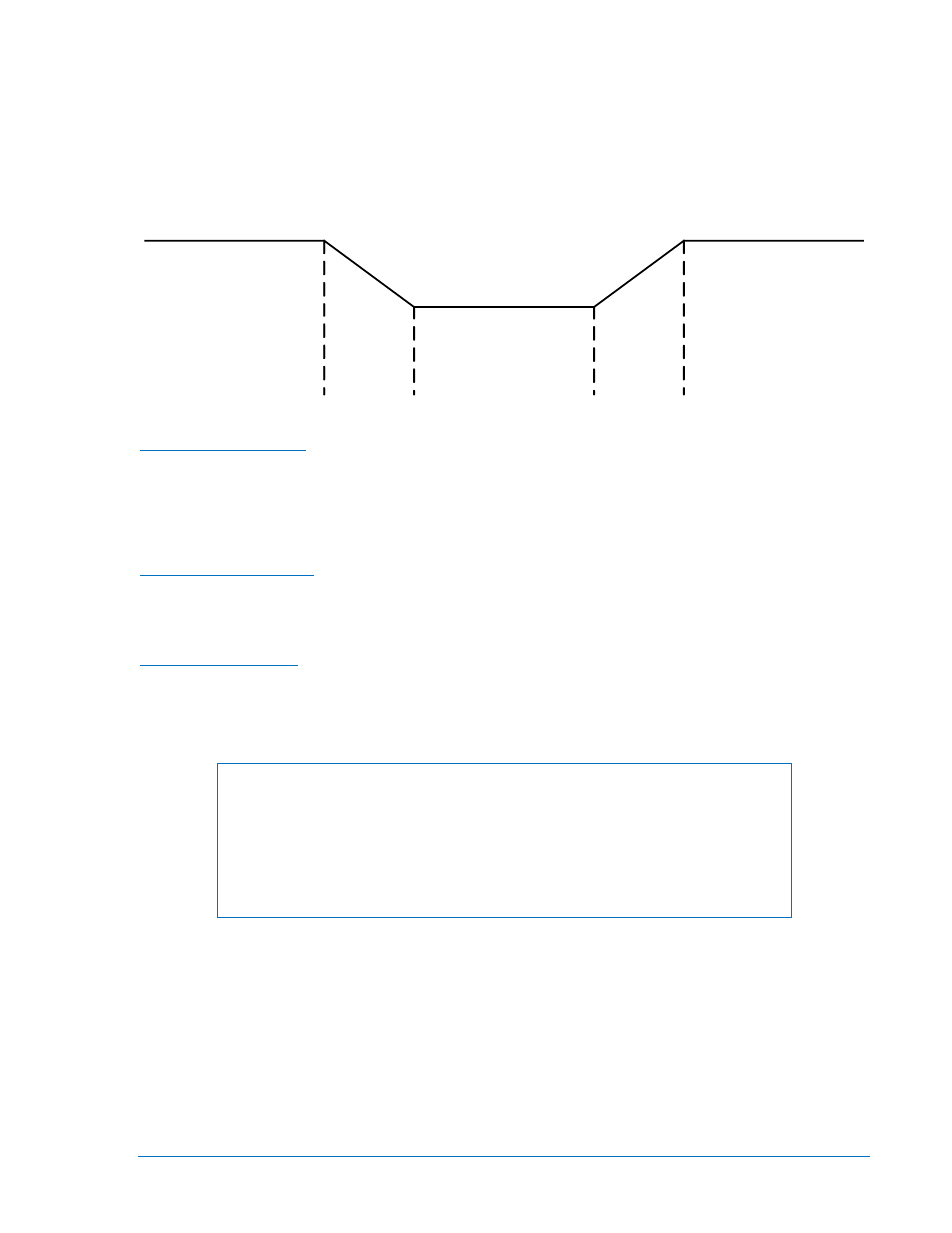

Figura 4-60. Error de Frecuencia de Deslizamiento
Corrección de tensión
La corrección de tensión del generador se define mediante la pantalla de tensión H . Este ajuste,
expresado como un porcentaje de la tensión del bus, determina la banda de tensión del generador que
afecta la tensión del bus al momento de considerarse el cierre del disyuntor. Si el ajuste Vgen>Vbus
I
está habilitado, el DGC-2020 incitará a que la tensión del generador sea superior a la tensión del bus por
una cantidad igual al ajuste de regulación dividido por dos.
Fallo de sincronización
El ajuste de temporización de activación por fallo de sincronización J establece la duración máxima
deseada para que se produzca la sincronización. Si la sincronización (cierre del disyuntor) deja de
producirse dentro de este tiempo, se cancelará la sincronización del generador, anunciándose un fallo.
Ajustes de Ganancia
Los ajustes de ganancia de velocidad de sincronismo K y tensión de sincronismo L son provistos para
incrementar la ganancia de lazo del sincronizador automático. Esto permite a la función del sincronizador
ser agresiva durante sincronización y estable durante operación de trim de velocidad
Slip Error
= Max (-)
Slip Error
= Max (+)
Slip Error = 0
P0064-49
NOTA
Si la frecuencia del generador es 400 Hz, NO se aplicarán los ajustes de la
pantalla Sychronizer (Sincronizador) En este caso, BESTCOMSPlus no permitirá
el cambio de dichos ajustes.
Cuando se usa el sincronizador del DGC-2020, es recomendado que salidas
locales a relé sean usadas para comando de cierre del interruptor para minimizar
la posibilidad de cierres fuera de ángulos de cierre no deseados.
