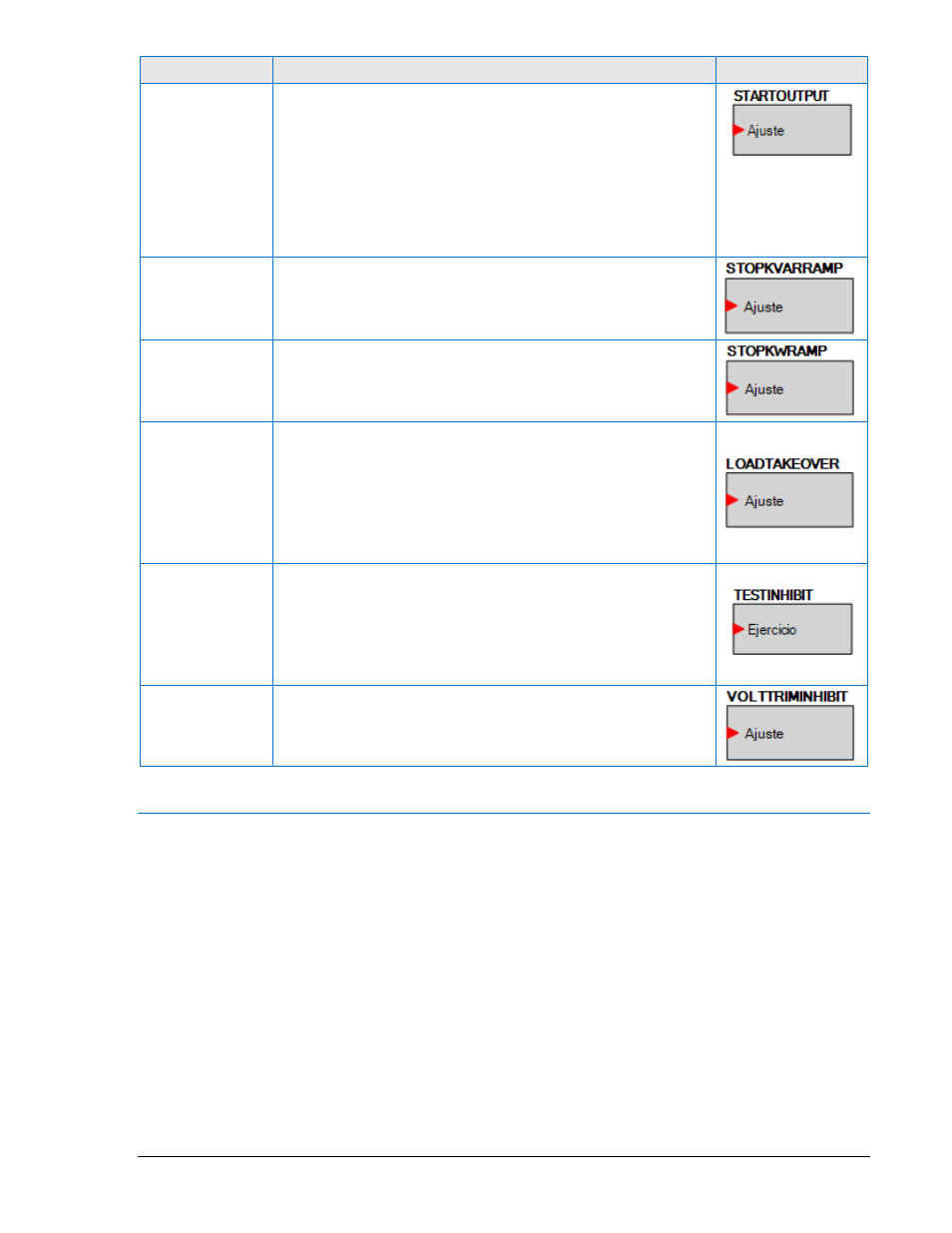

Nombre

Descripción

Símbolo

STARTOUTPUT

Se utiliza este elemento para llevar el relé de salida de arranque de
la lógica cuando la configuración del Relé de salida de arranque
está fijada en “Programable”. Cuando la configuración del Relé de
salida de arranque está fijada en “Programable”, el relé de arranque
no se cerrará a menos que se utilice la lógica para llevar este
elemento. Cuando la configuración del Relé de salida de arranque
está en “Predefinida” (Predefined), el relé de arranque está cerrado,
según la funcionalidad de arranque predefinida del DGC-2020.
Cuando está seleccionada la funcionalidad “Predefinida”, el relé no
responderá a dicho elemento.

STOPKVAR-
RAMP

Cuando el elemento lógico Detener rampa de kvar es verdadero, el
generador detiene la rampa de kvar y mantiene una salida
constante.

STOPKWRAMP

Cuando el elemento lógico Detener rampa de kW es verdadero, el
generador detiene la rampa de kW y mantiene una salida constante.

TAKEOVERLOAD

Cuando este elemento lógico es verdadero, se fuerza al generador a
arrancar, se supone que hay carga y se desconecta de la red, tanto
en una transición cerrada como en una transición abierta.

El elemento lógico En paralelo con la red debe ser verdadero cada
vez que el generador esté conectado en paralelo con el servicio de
energía. Las transiciones en paralelo hacia y desde la red no
funcionarán correctamente si el elemento lógico En paralelo con la
red no está establecido correctamente.

TESTINHIBIT

Cuando este elemento lógico es TRUE, el temporizador de
programación del generador no puede lanzar el generador. Si la
función lógica TESTINHIBIT es FALSE durante un período de
prueba programado o alterna entre TRUE y FALSE en algún
momento durante un período de prueba programado, el DGC-2020
arranca y hace funcionar el generador durante el período de prueba
programado.

VOLTAGETRIM-
INHIBIT

Cuando es verdadero, este elemento inhibe la operación del
controlador de PID de ajuste de tensión del DGC--2020. Por
ejemplo, no se desea el ajuste de tensión en sistemas de varios
generadores durante la sincronización de arranque hasta que los
generadores están estables.

ESQUEMAS LÓGICOS

Un esquema lógico es un grupo de variables lógicas, escritas en forma de ecuación, que define él
funcionamiento de un Controlador Digital del Grupo Electrógeno DGC-2020. Cada esquema lógico recibe
un nombre exclusivo. Por consiguiente, el usuario podrá seleccionar un esquema específico, teniendo la
certeza de que el esquema seleccionado está en funcionamiento. Un esquema lógico se configura para
aplicaciones típicas de control y es el esquema lógico activo por defecto. Sólo es posible activar un
esquema lógico en un tiempo determinado. En la mayoría de las aplicaciones, los esquemas lógicos
preprogramados eliminan la necesidad de una programación personalizada. Los esquemas lógicos
preprogramados pueden proporcionar más entradas, salidas o funciones que las necesarias para una
aplicación en particular. Esto se debe a que un esquema preprogramado está diseñado para un gran
número de aplicaciones que no requieren ninguna programación especial. Las salidas del bloque lógico
no necesarias pueden dejarse abiertas para deshabilitar una función o es posible deshabilitar una bloque
funcional por medio de ajustes de funcionamiento.

Cuando se requiere un esquema lógico personalizado, se reduce el tiempo de programación modificando
el esquema lógico por defecto.

9400272990 Rev X

DGC-2020 Lógica Programable BESTlogic™Plus

5-31
