Manual del usuario de Cybex
19

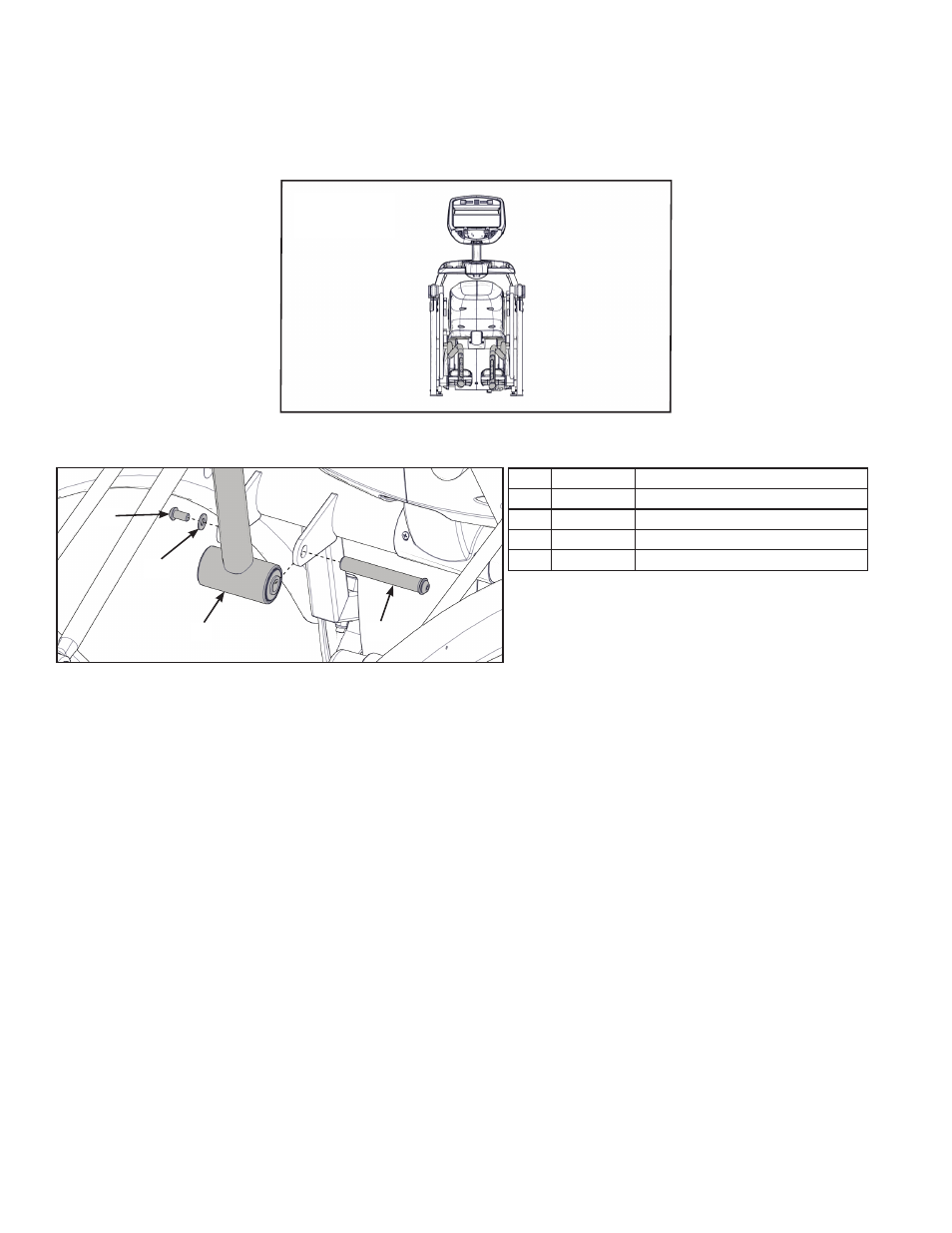

Retire el asa izquierda y derecha.
Las asas izquierda y derecha se envían en posiciones giradas. Se deben retirar las asas y girar 180
grados para una instalación y montaje adecuados.
Posición
de envío
1. Retire un tornillo y una arandela del asa izquierda usando dos llaves Allen 7/32".
3
2
4
1
Artículo Descripción
1 Tornillo
2 Arandela
3 Asa izquierda
4 Perno pivotante
2. Deslice el perno pivotante hacia el exterior y retire el asa izquierda.
3. Gire el asa izquierda 180 grados.
4. Aplique Loctite a las roscas del interior del perno pivotante y del tornillo.
5. Coloque el asa izquierda en posición y vuelva a deslizar hasta su posición el perno pivotante.
6. Retire el tornillo y la arandela en el asa izquierda usando dos llaves Allen 7/32".
