Manual del usuario de Cybex
21

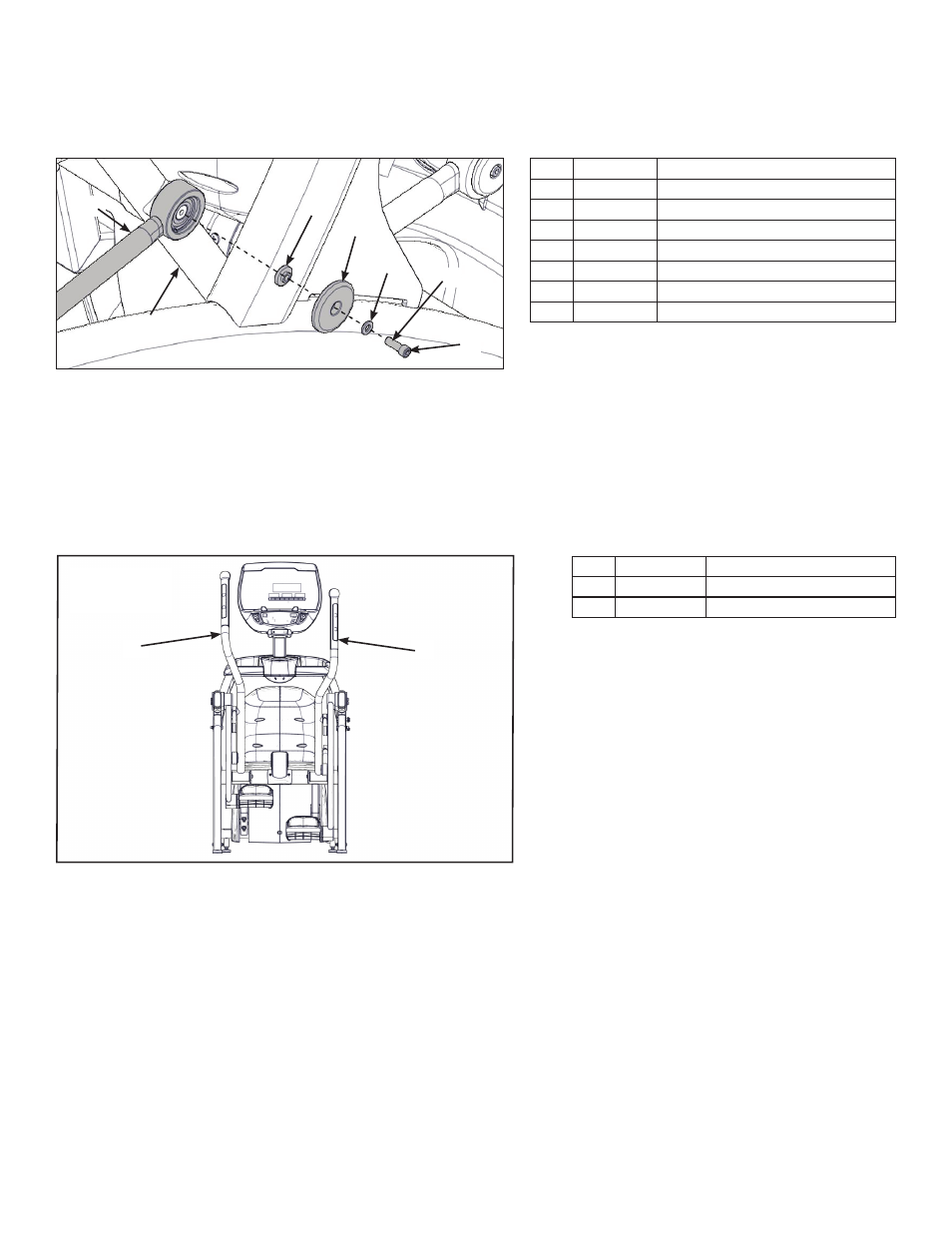

Instale la varilla de unión derecha
1. Pivote hacia arriba el asa derecha y deslice la varilla de unión hacia el brazo izquierdo.
1
4
7
5
2
3
6
Artículo Descripción
1 Varilla de unión derecha
2 Brazo derecho
3 14 Espaciador de reborde
4 25 Tapa de la varilla de unión
5 20 Arandela
6 26 Loctite
7 24 Tornillo
2. Coloque una gota de Loctite en el tornillo.
3. Instale el tornillo, arandela, tapa de la varilla de unión, y el espaciador de reborde usando una
llave Allen de 3/16”.
4. Apriete el tornillo a un mínimo de 90 pulgadas/libra
Compruebe que las asas estén ahora instaladas en la posición correcta.
Posición
correcta
1 2
Artículo Descripción
1 Asa izquierda
2 Asa derecha
