Manual del usuario de Cybex
20

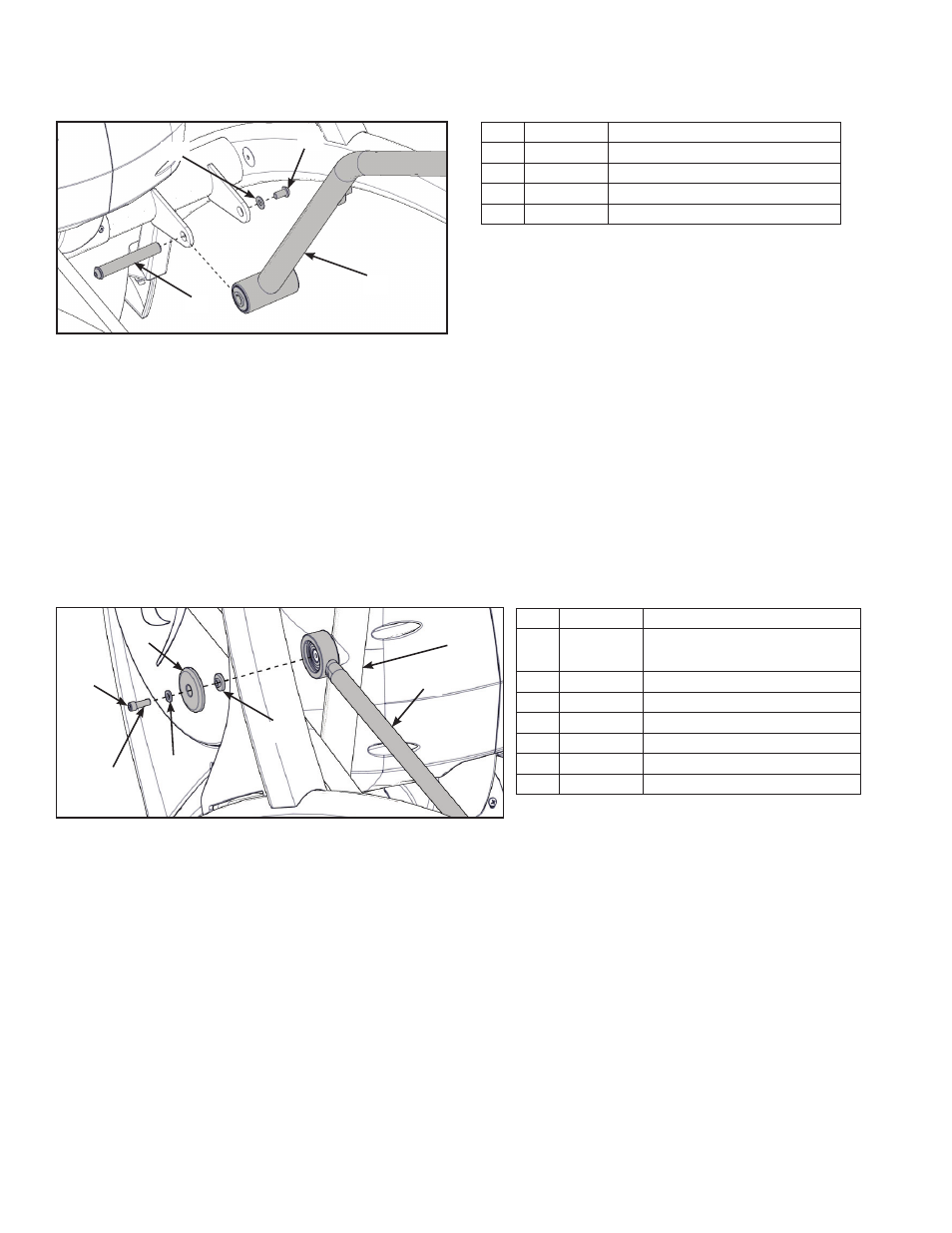

7. Retire un tornillo y una arandela del asa derecha usando dos llaves Allen 7/32".
3
1
2
4
Artículo Descripción
1 Arandela
2 Tornillo
3 Asa derecha
4 Perno pivotante
8. Deslice el perno pivotante hacia el exterior y retire el asa derecha.
9. Gire el asa derecha 180 grados.
10. Aplique Loctite a las roscas del interior del perno pivotante y del tornillo.
11. Coloque el asa derecha en posición y vuelva a deslizar hasta su posición el perno pivotante.
12. Retire el tornillo y la arandela en el asa derecha usando dos llaves Allen 7/32".
Instale la varilla de unión izquierda.
1. Pivote hacia arriba el asa izquierda y deslice la varilla de unión hacia el brazo izquierdo.
7
1
2
4
6
5
3
Artículo Descripción
1 25 Tapa de la varilla de
unión
2 24 Tornillo
3 26 Loctite
4 20 Arandela
5 14 Espaciador de reborde
6 Brazo izquierdo
7 Varilla de unión izquierda
2. Coloque una gota de Loctite en el tornillo.
3. Instale el tornillo, arandela, tapa de la varilla de unión, y el espaciador de reborde usando una
llave Allen de 3/16”.
4. Apriete el tornillo a un mínimo de 90 pulgadas/libra
