Instalación y montaje
Página 2-6
Manual del propietario del Arc Trainer 750A/750AT de Cybex
Paquete que contiene las piezas metálicas del 750AT
Elemento Cantidad
Número de pieza
Descripción
11
4
HT592526
Tornillo SC 10-12 x 2,00 Tipo A PN HD PHIL
12
4
HN704901
Tuerca de sujeción, 0,375-16 de nylon
13
4
HC700428
Tornillos de cabeza tubular de 0,375-16 x 2,25
14
2
HT552512
Tornillo Phillips de cabeza plana autorroscante de 8-16 x 0,50 tipo WB
15
2
BK030204
Llave Allen de 7/32”
16
1
YA000201
Loctite
17
2
600A-311
Espaciador de pestañas
18
2
HS307601
Arandela plana 0,281 ID x 0,500 OD x 0,062 T
19
2
HX622815
Tornillo de cabeza tubular 0,250-20 UNC-3A SS
20
2
PL-16535
Tapa de varilla de unión 2,00 OD
21
1
BK030201
Llave Allen de 3/16”
6. Verifi que el contenido del paquete que contiene las piezas metálicas del 750AT.
Consulte la lista del paquete de las piezas metálicas del 750AT y la Figura 2b del 750AT para verifi car el
A.
contenido del paquete que contiene las piezas metálicas.
Marque cada uno de los componentes conforme los encuentre. Consulte el
B.
Capítulo 5 – Atención al cliente
para obtener información de contacto si falta alguno de los componentes.

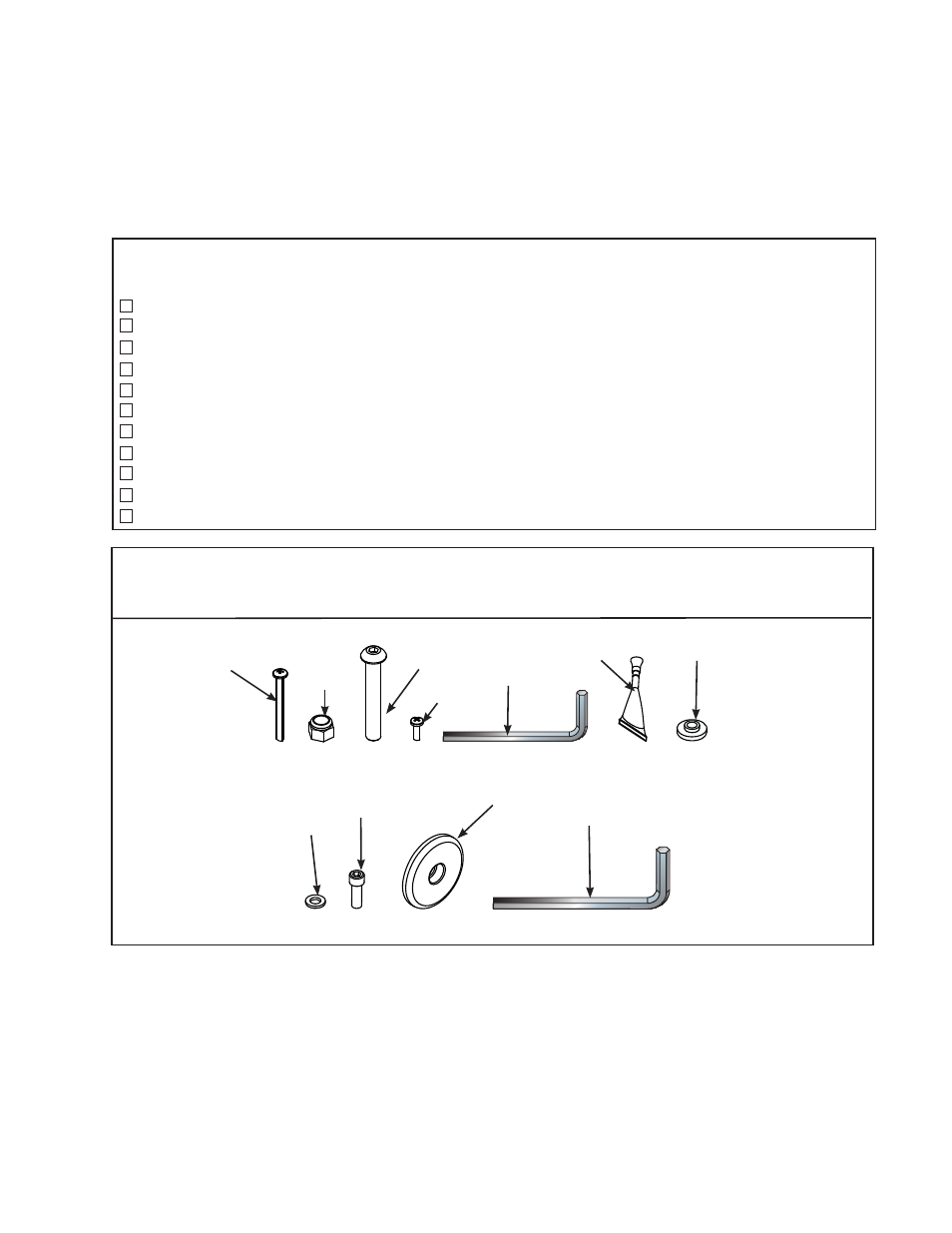

Piezas metálicas del 750 AT
Nº 21
Nº 11
Nº 12
Nº 13
Nº 14
Nº 15
Nº 17
Nº 18
Nº 19
Nº 20
Nº 16
