Instalación y montaje
Página 2-12
Manual del propietario del Arc Trainer 750A/750AT de Cybex
14. Quite el conjunto de los pasamanos izquierdo y
derecho.
NOTA: Los conjuntos de los pasamanos izquierdo y
derecho se envían en las posiciones inversas. Los
pasamanos deben extraerse e intercambiarse para
llevar a cabo el montaje y la confi guración. Observe
la Figura 9.
Localice los dos tornillos y arandelas que sujetan A.
cada uno de los pasamanos a la estructura
principal. Observe la Figura 10.
Con una llave Allen de 7/32” (Nº 15) extraiga los B.
tornillos y arandelas del pasamanos derecho.
Observe la Figura 10. NOTA: El pasamanos
derecho está montado en el lado izquierdo.
Observe la Figura 9.
Deslice hacia afuera la clavija giratoria, extraiga el C.
pasamanos derecho y apártelo.
Con una llave Allen de 7/32” (Nº 15) extraiga los D.
tornillos y arandelas del pasamanos izquierdo.
Observe la Figura 10. NOTA: El pasamanos
izquierdo está montado en el lado derecho.
Observe la Figura 9.
Deslice hacia afuera la clavija giratoria, extraiga el E.
pasamanos izquierdo y apártelo.
15. Instale el pasamanos izquierdo.
Coloque el pasamanos izquierdo en la posición A.
correcta en el lado izquierdo en el que quitó el
pasamanos derecho en el paso 14C. Observe la
Figura 10.
Aplique loctite (Nº 16) en las roscas del brazo y B.
en ambos tornillos que extrajo en el paso 14B.
Observe la Figura 11.
Coloque el pasamanos izquierdo en su lugar y C.
vuelva a deslizar la clavija giratoria en su lugar.
Observe la Figura 10.
Fije el conjunto de pasamanos con los tornillos y D.
las arandelas que quitó en el paso 14B. Observe la
Figura 10.
Localice la varilla de unión izquierda, el E.
pasamanos izquierdo, la tapa de la varilla de unión
2,00 OD (Nº 20), el espaciador de pestañas (Nº
17), el tornillo de cabeza tubular 0,250-20 UNC-3A
SS (Nº 19), y la arandela plana 0,281 ID x 0,500
OD x 0,062 T (Nº 18). Observe la Figura 11.
Aplique una gota de loctite (Nº 16) en cada tornillo F.
de cabeza tubular 0,250-20 UNC-3A SS (Nº 19)
y otra gota dentro del eje al que se ajustará dicho
tornillo (Nº 19).
Figura 11 (750AT)
(Ambos lados–Se muestra el lado izquierdo)
Nº 20
Nº 17 Nº 18
Nº 19
Loctite
(Nº 16)
Tornillo/Loctite
Arandela

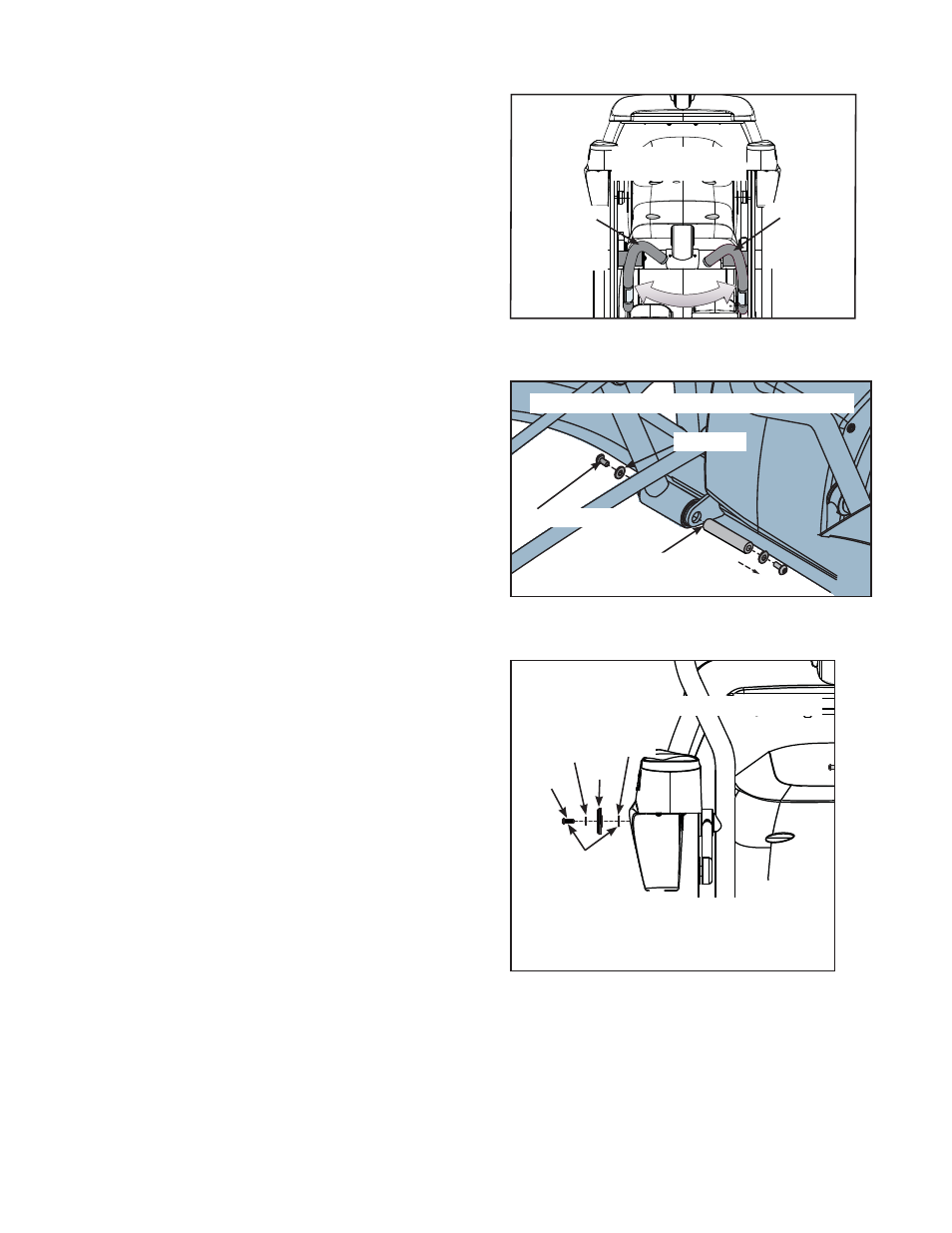

Figura 10 (750AT)
Figura 9 (750AT)
Colocación de
envío
Pasamanos
derecho
Pasamanos
izquierdo
Clavija giratoria
NOTA: Los tornillos de cabeza tubular de
0,250-20 UNC-3A SS (Nº 19) deben
estar sujetos a un mínimo de
90 pulgadas-libras.
Nº 21
(Ambos lados–Se muestra el lado izquierdo)
