Instalación y montaje
Página 2-10
Manual del propietario del Arc Trainer 750A/750AT de Cybex
NOTA: Para montar el 750A, salte al paso 12.
11. Acople el conjunto de la consola del 750AT.
Localice el conjunto de la consola (Nº 2a), cuatro tuercas de bloqueo de nylon de 0,375-16 (Nº 12) y cuatro A.
tornillos de cabeza tubular de 0,375-16 x 2,25 (Nº 13).
Localice el cable de la pantalla superior y enchúfelo en el cable de la pantalla inferior. Consulte la Figura 7 B.
Localice el cable de la pantalla del ritmo cardíaco y enchúfelo en el tablero de ritmo cardíaco. Observe la C.
Figura 7.
Localice el cable del control del ritmo cardíaco y enchúfelo en el tablero de ritmo cardíaco. Apriete la correa D.
del cable.
Inserte (desde abajo) los cuatro tornillos de cabeza tubular de 0,375-16 x 2,25 (Nº 13). Enrosque con la mano E.
cada una de las cuatro tuercas de bloqueo de nylon de 0,375-16 (Nº 12) en su lugar. Observe la Figura 7.
NOTA: Asegúrese de que no hay cables apretados por debajo de la consola.
Sostenga los cuatro tornillos de cabeza tubular de 0,375-16 x 2,25 (Nº 13) con una llave allen de 7/32” (Nº 15) F.
mientras los ajusta con una llave de tubo de 9/16” para ajustar la consola. Consulte la Figura 7.

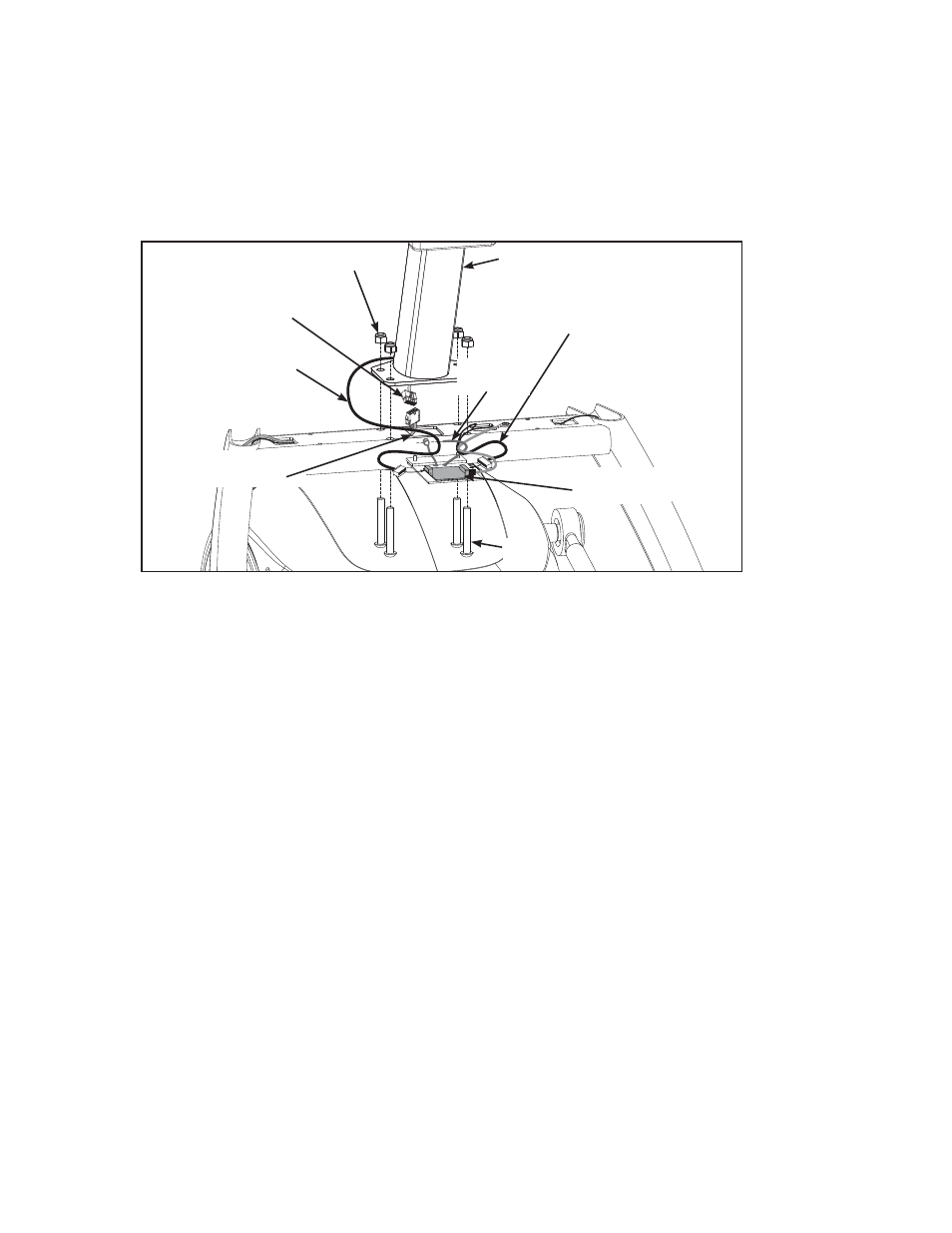

Figura 7 (750AT)
Cable de la
pantalla del
ritmo cardíaco
Cable de
la pantalla
superior
Cable del
control del
ritmo cardíaco
Cable de la
pantalla inferior
Nº 2a
Nº 13
Nº 12
Correa del
cable
Tablero de
ritmo cardíaco
