Instalación y montaje
Página 2-8
Manual del propietario del Arc Trainer 750A/750AT de Cybex
7. Levante y mueva la unidad.
Con cuidado extraiga los tirafondos y los soportes de A.
envío. NOTA: Mantenga el material de embalaje en los
brazos de unión por el momento. Esto evitará que la
pintura se raye durante el montaje.
Con una persona a cada lado de la máquina, sujete B.
con fuerza cada una de las patas de soporte traseras y
levántela.
NOTA: No sujete las cubiertas giratorias de plástico. Si lo hace
puede producir daños en la unidad. Observe la Figura 3.
Utilizando los métodos de elevación adecuados, levante C.
las patas de soporte traseras para que las ruedas de
trasporte delanteras puedan rodar por el suelo.
Mueva la unidad hasta la ubicación deseada. D.
Con cuidado baje las patas de soporte traseras. E.
8. Acople el conjunto de la consola del 750A al conjunto
del pasamanos.
NOTA: Para el conjunto de la consola 750AT, salte al paso 11.
NOTA: Si instala la opción A/V, consulte las instrucciones de
instalación incluidas con la unidad A/V.
Localice el conjunto de la consola, (Nº 2a), el conjunto A.
del pasamanos (Nº 2b), la arandela de seguridad
(Nº 14a) y un tornillo de cabeza tubular de 0.375-16 x
2,25 SS (Nº 14b). Observe la Figura 4.
Localice el cable del control del ritmo cardíaco en el B.
conjunto del pasamanos.
Enrosque el cable del control del ritmo cardíaco superior C.
en el soporte de la consola. Observe la Figura 4.
Conecte el conjunto de la consola (Nº 2a) al conjunto D.
del pasamanos (Nº 2b); usando una llave Allen de 7/32”,
asegúrelo con una arandela de seguridad de 0,390 ID x
0,750 OD x 6 (Nº 14a) y un tornillo de cabeza tubular de
0,375-16 x 2,25 SS (Nº 14b). Observe la Figura 4.

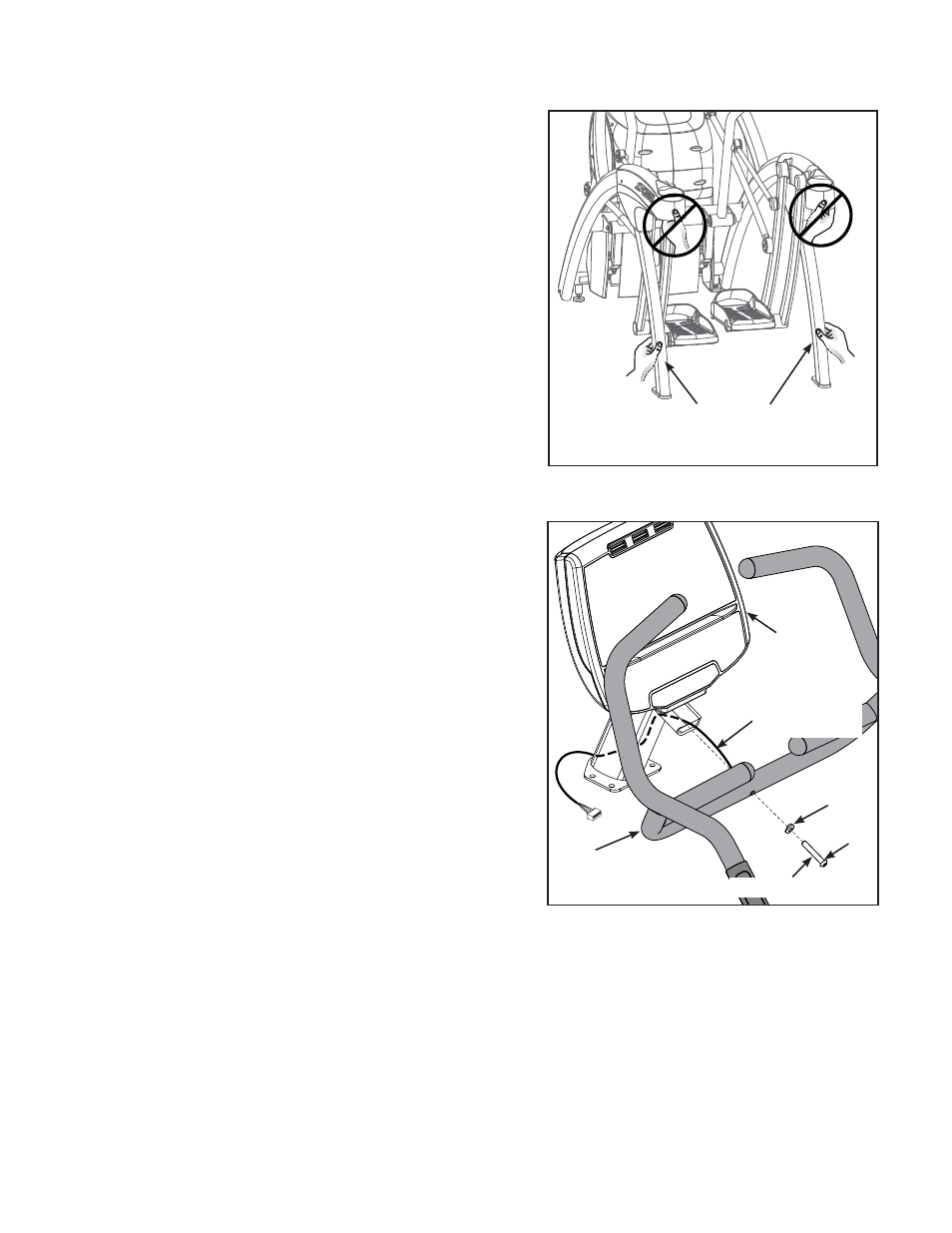

Figura 3
Baje las patas
de soporte
traseras
Figura 4 (750A)
Nº 2a
Nº 2b
Nº 14a
Nº 14b
Nº 16 (Loctite)
Cable del
control del
ritmo cardíaco
superior
