Instalación y montaje
Página 2–5
Manual del propietario de 750C/750R de Cybex
Baje con cuidado las patas posteriores de manera que la D.
unidad quede en la ubicación deseada.
3. Conecte el conjunto de la consola al conjunto de la base.
NOTA: Si instala la opción A/V, consulte las instrucciones de
instalación del soporte A/V de la unidad 750C (incluidas
con el soporte A/V).
Coloque el conjunto de la consola (Nº 2) y los cuatro A.
tornillos de montaje de 5/16-18 x 0,75” (Nº 11). Observe
la Figura 2.
Enrosque a mano los dos tornillos de montaje de 5/16- B.
18 x 0,75” (Nº 11) en la estructura principal. Observe la
Figura 3.
NOTA: El conjunto de la consola (Nº 2) necesitará sujetarse del
paso 3C a 3F.
Meta cuidadosamente el cable de la pantalla y el cable C.
A/V opcional por la estructura tal y como se muestra en
la Figura 2.
NOTA: Tenga cuidado de no pillar ni dañar los cables durante el
montaje.
Coloque el conjunto de la consola (Nº 2) en la D.
posición correcta de la estructura principal (Nº 1)
deslizando e introduciendo en la posición correcta
los dos tornillos de montaje 5/16-18 x 0,75”
(Nº 11). Observe la Figura 2.
Enrosque a mano los otros dos tornillos de 5/16- E.
18 x 0,75” (Nº 11). Observe la Figura 2.
Apriete de manera segura los cuatro tornillos de F.
5/16-18 x 0,75” (Nº 11) con una llave de tubo de
1/2”.
Conecte el cable de la pantalla en el conector G.
del cable de la pantalla en el tablero de control
inferior. Observe la Figura 3.
NOTA: Asegúrese de que el conector del cable esté
sujeto de manera segura.
Nº 11
Nº 1

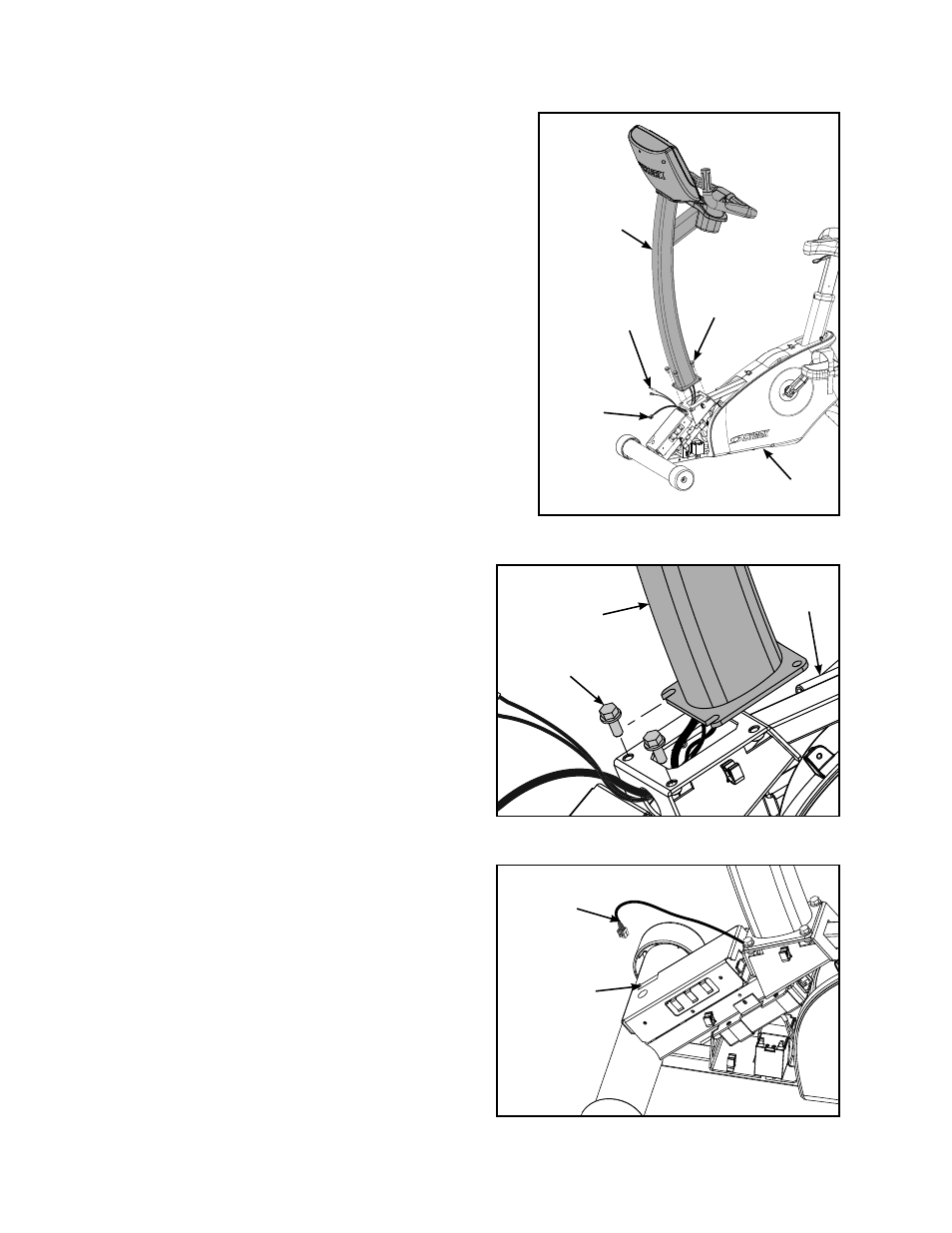

Figura 2
Nº 2
Cable
de la
pantalla
Cable A/V
opcional
#1
Figura 3
#11
#2
Figura 4
Conector del
cable de la
pantalla
Cable de la
pantalla
