Instalación y montaje
Página 2–11
Manual del propietario de 750C/750R de Cybex

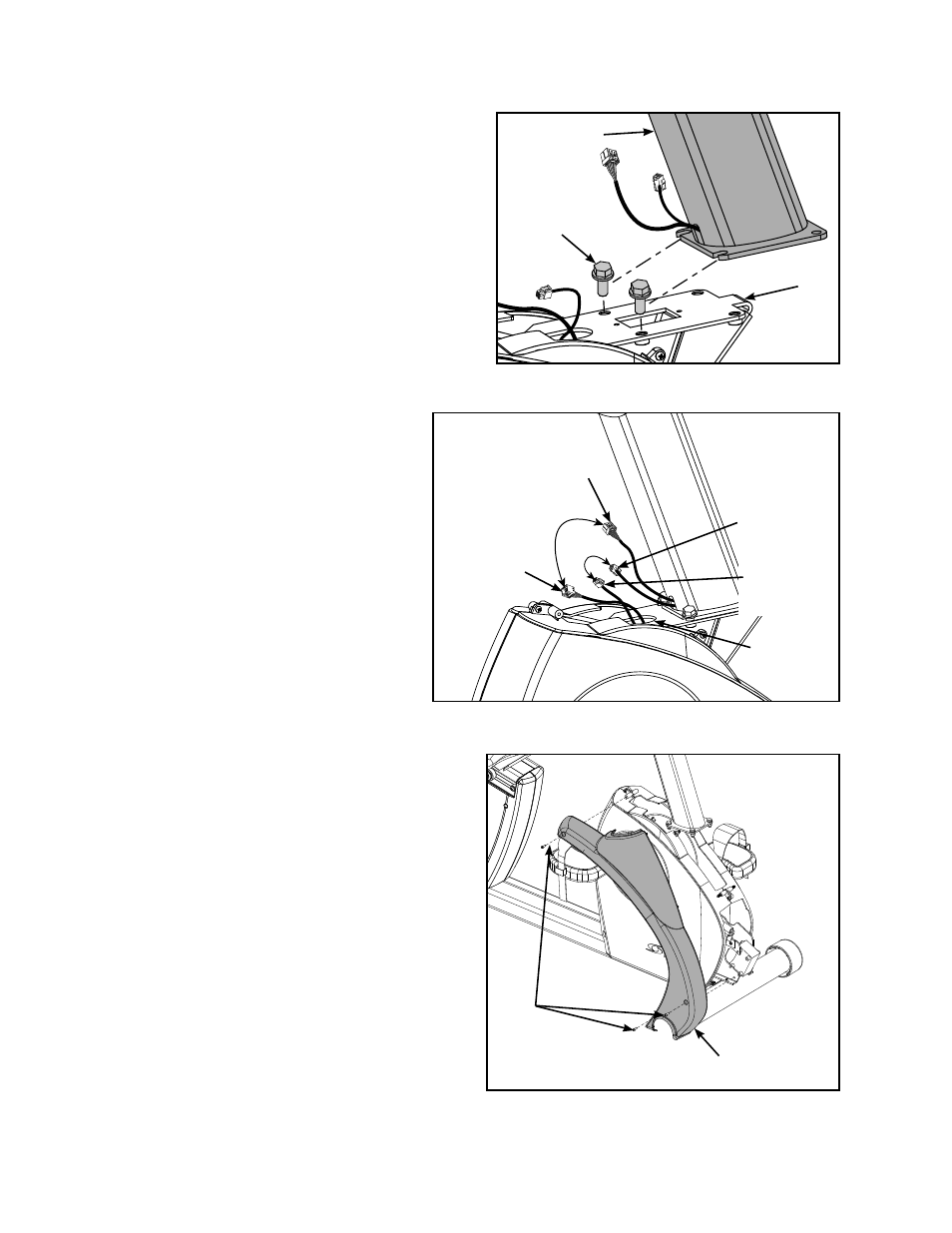

C. Coloque el conjunto de la consola (Nº 2) en la
posición correcta de la estructura principal (Nº 1)
deslizando e introduciendo en la posición correcta
los dos tornillos de montaje 5/16-18 x 0,75”
(Nº 11). Observe la Figura 4.
Enrosque a mano los otros dos tornillos de 5/16- D.
18 x 0,75” (Nº 11). Observe la Figura 3.
Apriete de manera segura los cuatro tornillos de E.
5/16-18 x 0,75” (Nº 11) con una llave de tubo de
1/2”.
NOTA: Asegúrese de que los conectores del cable hagan
clic juntos y estén perfectamente sujetos.
Localice el conector del cable de la pantalla F.
superior y enchúfelo en el conector del cable de la
pantalla inferior. Observe la Figura 5.
Localice el conector del ritmo cardíaco G.
superior y enchúfelo en el conector
del ritmo cardíaco inferior. Observe la
Figura 5.
NOTA: Tenga cuidado de no pillar ni dañar los
cables durante el montaje.
Meta cada uno de los conectores H.
de cable en el orifi cio superior de la
estructura. Observe la Figura 5.
5. Instale las cubiertas delanteras.
Localice y coloque la cubierta delantera A.
derecha (Nº 4) en la parte delantera de
la unidad tal y como se muestra en la
Figura 6.
Utilizando un destornillador Phillips, B.
sujete este componente con tres tornillos
de 8-16 x 0,50” (Nº 13). Observe la Figura 6.
NOTA: Además de los dos tornillos de montaje, hay
cinco conectores de plástico que sujetan
conjuntamente las cubiertas delanteras.
Asegúrese de que los cinco conectores de
plástico estén insertados correctamente en
cada cubierta delantera. Observe la Figura 7.
Figura 5
Conector de
pantalla
superior Conector
de ritmo
cardíaco
superior
Orificio
superior
en estructura
Conector de
pantalla
inferior
Conector
de ritmo
cardíaco
inferior
Figura 6
Nº 13
Nº 4
Figura 4
#11
#2
#1
