Cybex 750C Cycle Bike - Manual (Página 30)

Manual del propietario de 750C/750R de Cybex
Instalación y montaje
Página 2–12
Localice y coloque la cubierta superior izquierda C.
(Nº 3) en la parte delantera de la unidad tal y
como se muestra en la Figura 7.
Utilizando un destornillador Phillips, sujete este D.
componente con tres tornillos de 8-16 x 0,50”
(Nº 13). Observe la Figura 7.
6. Instale la bandeja accesoria.
Localice la bandeja accesoria (Nº 6). Observe la A.
Figura 8.
Utilizando un destornillador Phillips, extraiga los B.
dos tornillos del conjunto de la consola (Nº 2).
Con la ayuda de un destornillador Phillips, sujete C.
la bandeja accesoria (Nº 6) al conjunto de la
consola (Nº 2) con los dos tornillos quitados
en el paso 6B.
7. Nivele la unidad.
Compruebe que la unidad está colocada en A.
una superfi cie nivelada. Si no es así, utilice una
llave de tubo de 9/16” para ajustar las patas de
nivelación arriba o abajo. Observe la Figura 9.
8. Inspeccione visualmente la unidad.
Examine la unidad con detenimiento para asegurarse A.
de que el conjunto está completo y en las condiciones
adecuadas.
Continúe con la sección B. Comprobación del
funcionamiento.

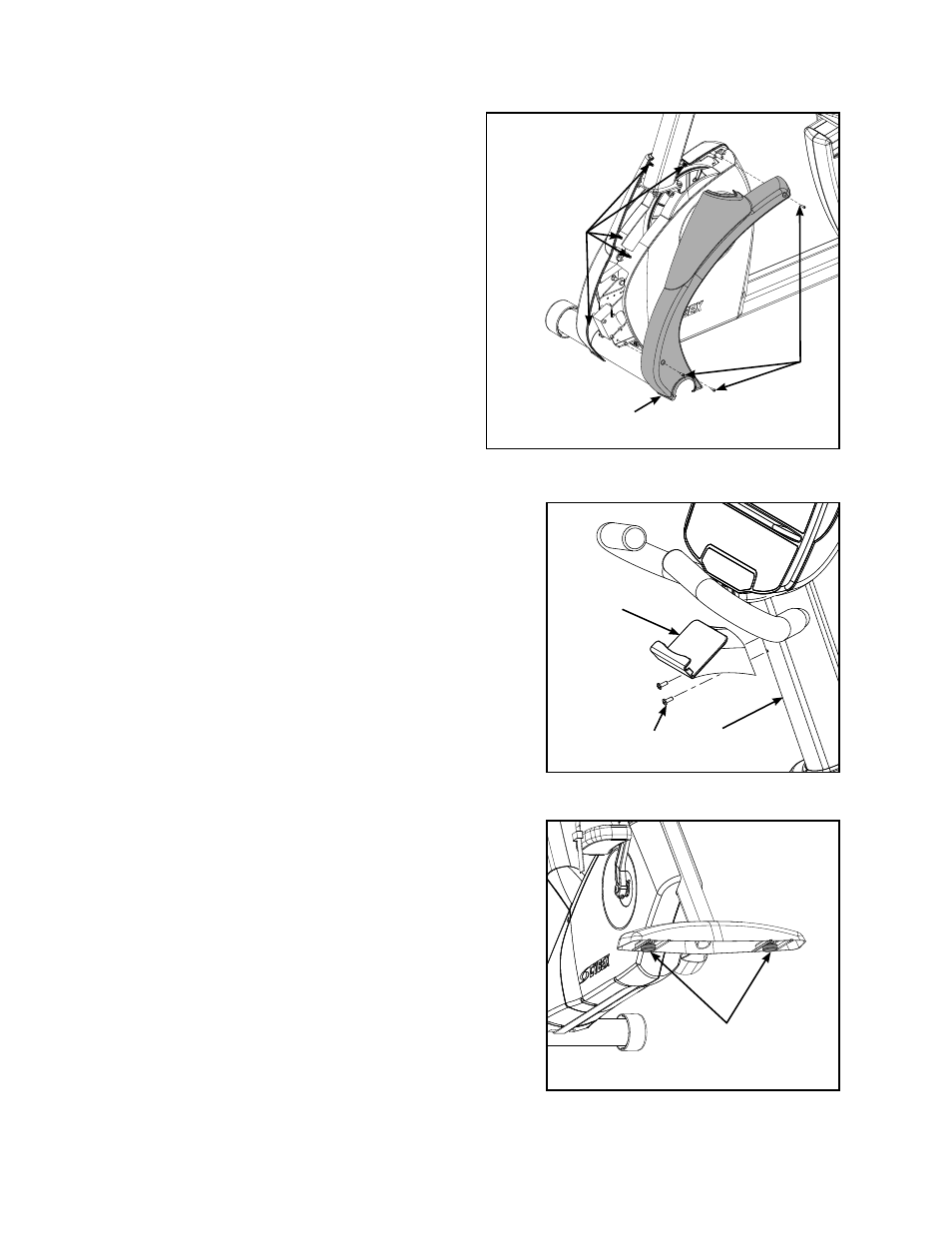

Figura 8
Figura 7
Nº 13
Nº 3
Conectores
de plástico
Tornillos (2)
Figura 9
Patas de
nivelación
Nº 6
Nº 2
