Manual del propietario de 750C/750R de Cybex
Instalación y montaje
Página 2–6
4. Instale las cubiertas delanteras.
Encuentre y coloque la cubierta A.
delantera izquierda (Nº 4) de la
parte delantera de la unidad tal y
como se muestra en la Figura 5.
Con la ayuda de un destornillador B.
Phillips, sujétela con un tornillo
de 8-16 x 0,50” (Nº 12).
NOTA: Además de los tornillos de
montaje, hay cuatro conectores de
plástico que sujetan conjuntamente
las cubiertas. Asegúrese de que
los cuatro conectores de plástico
estén insertados correctamente en
cada cubierta delantera. Observe
la Figura 5.
Encuentre y coloque la cubierta C.
delantera derecha (Nº 5) de la
parte delantera de la unidad tal y
como se muestra en la Figura 5.
Con la ayuda de un destornillador D.
Phillips, sujétela con un tornillo de
8-16 x 0,50” (Nº 12). Observe la
Figura 5.
5. Instale el soporte superior.
Encuentre y coloque el soporte superior A.
(Nº 6) en la parte superior de la unidad
tal y como se muestra en la Figura 6.
Con la ayuda de un destornillador B.
Phillips, sujete la parte delantera con
dos tornillos de 8-16 x 0,50” (Nº 12).
Observe la Figura 6.

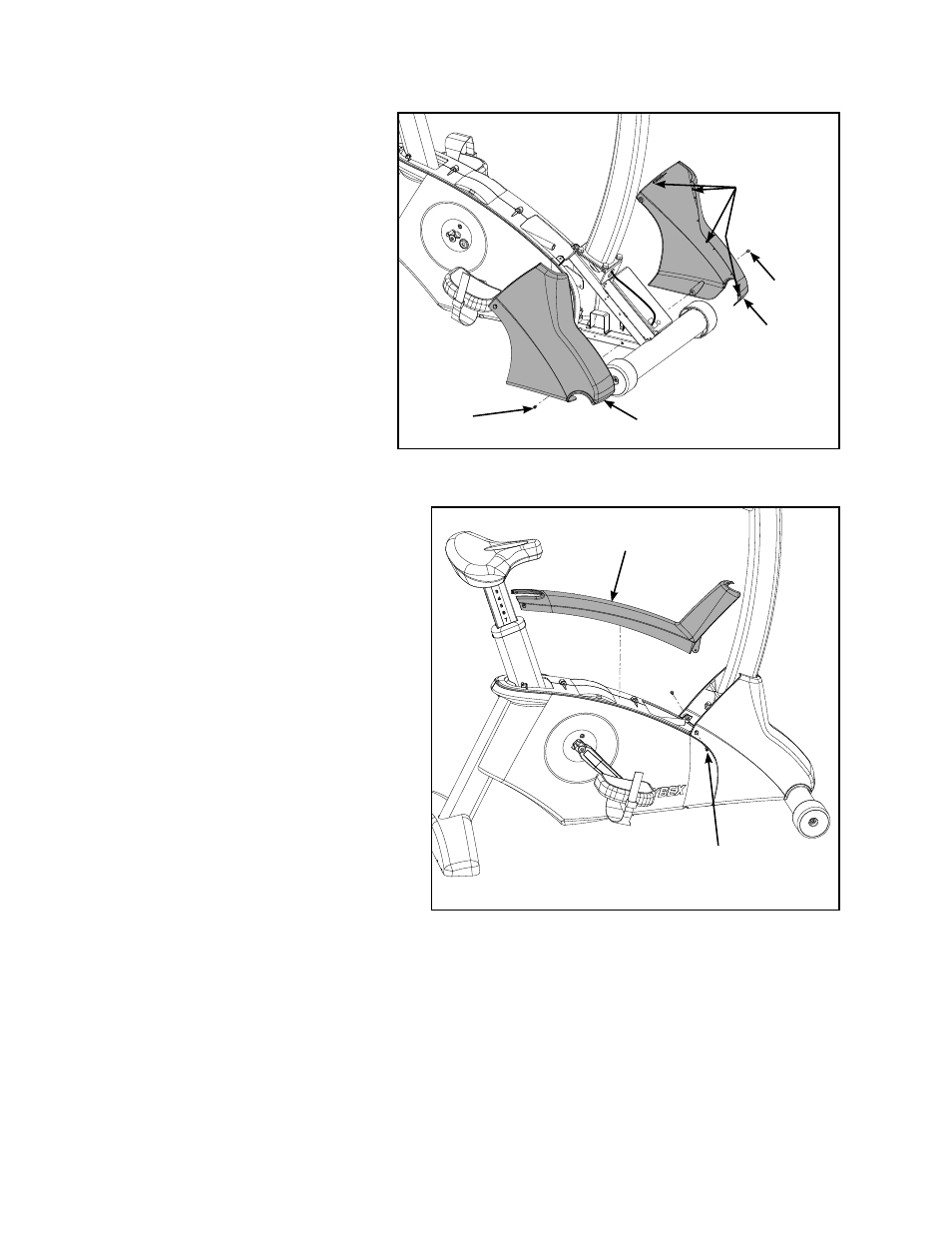

Figura 5
Nº 12
Nº 5
Figura 6
Nº 4
Nº 6
Nº 12
Nº 12
Conectores
de plástico
