Manual del propietario de 750C/750R de Cybex
Instalación y montaje
Página 2–10
ADVERTENCIA: Utilice siempre métodos de levantamiento adecuados cuando mueva elementos pesados.
2. Levante y mueva la unidad.
Sujete con fuerza cada una de las patas traseras. A.
Utilizando los métodos de elevación adecuados, levante las patas traseras para que las ruedas B.
de trasporte delanteras puedan rodar por el suelo.
Mueva o ruede la unidad hasta la ubicación deseada. C.

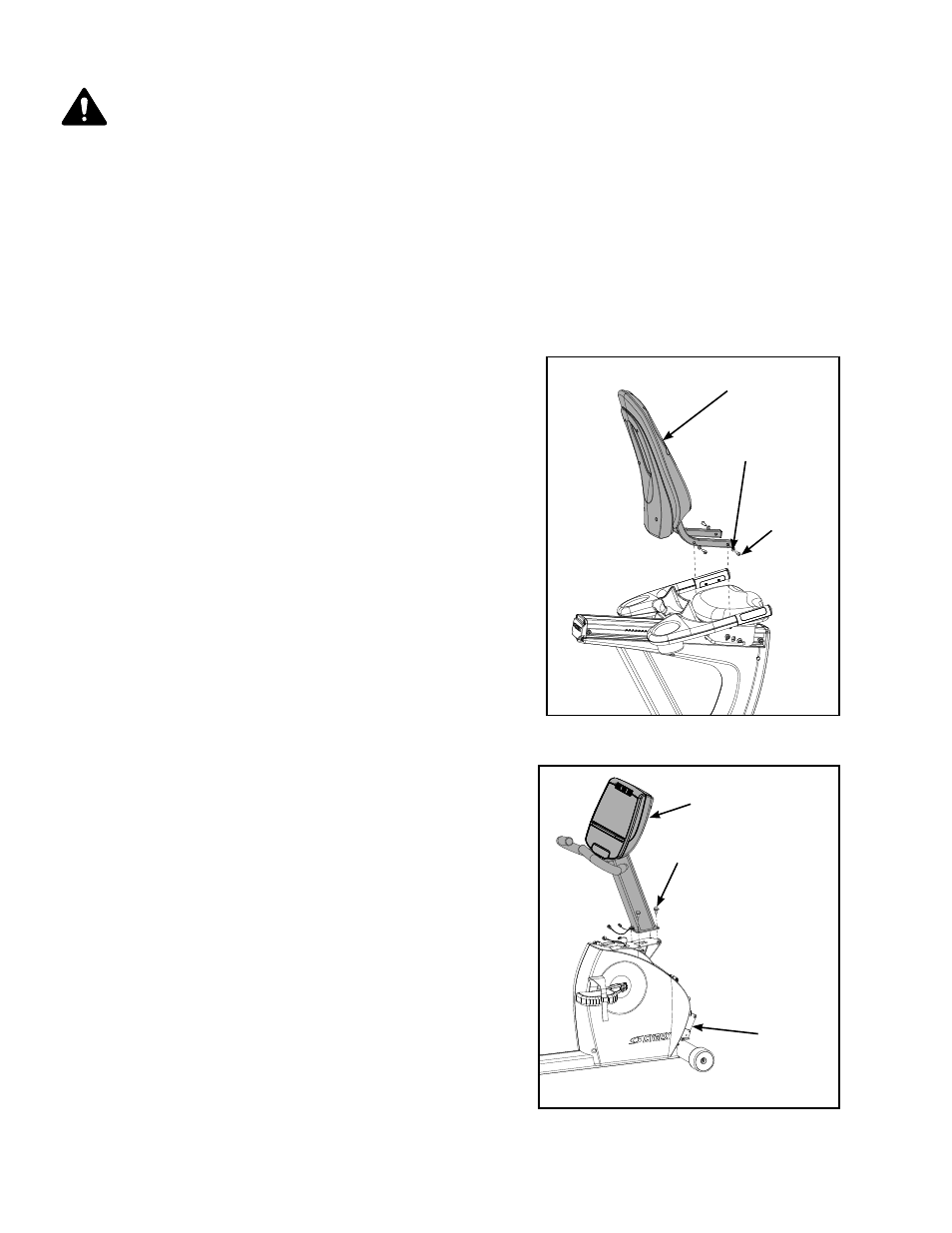

3. Instale el conjunto del respaldo del asiento.
Localice el conjunto del respaldo del asiento (Nº 5), los cuatro tornillos de 5/16 x -18x 1,50” (Nº 14) A.
y cuatro arandelas 5/16” (Nº 12). Observe la Figura 2.
Coloque el conjunto del respaldo del asiento (Nº 5) en B.
la posición correcta y enrosque a mano cada uno de los
tornillos de 5/16-18 x 1,50” (Nº 14) y las cuatro arandelas
de 5/16” (Nº 12). Observe la Figura 2.
Apriete de manera segura los tornillos de 5/16-18 x C.
1,50” (Nº 14) con la llave Allen de 3/16” (Nº 15) que se
proporciona.
4. Conecte el conjunto de la consola al conjunto de la base.
NOTA: Para conectar la opción A/V, consulte las instrucciones
de instalación del soporte de 750R (suministradas con el
soporte A/V).
Coloque el conjunto de la consola (Nº 2) y los cuatro A.
tornillos de montaje de 5/16-18 x 0,75” (Nº 11). Observe la
Figura 3.
Enrosque a mano los dos tornillos de montaje de 5/16-18 B.
x 0,75” (Nº 11) en la estructura principal. Observe la
Figura 4.
NOTA: El conjunto de la consola (Nº 2) necesitará sujetarse del paso
4C a 4E.
Nº 11
Nº 1
Figura 3
Nº 2
Nº 14
Figura 2
Nº 5
Nº 12
