17
Apéndice Consejos Ajustes Reproducción Conexiones Contenidos

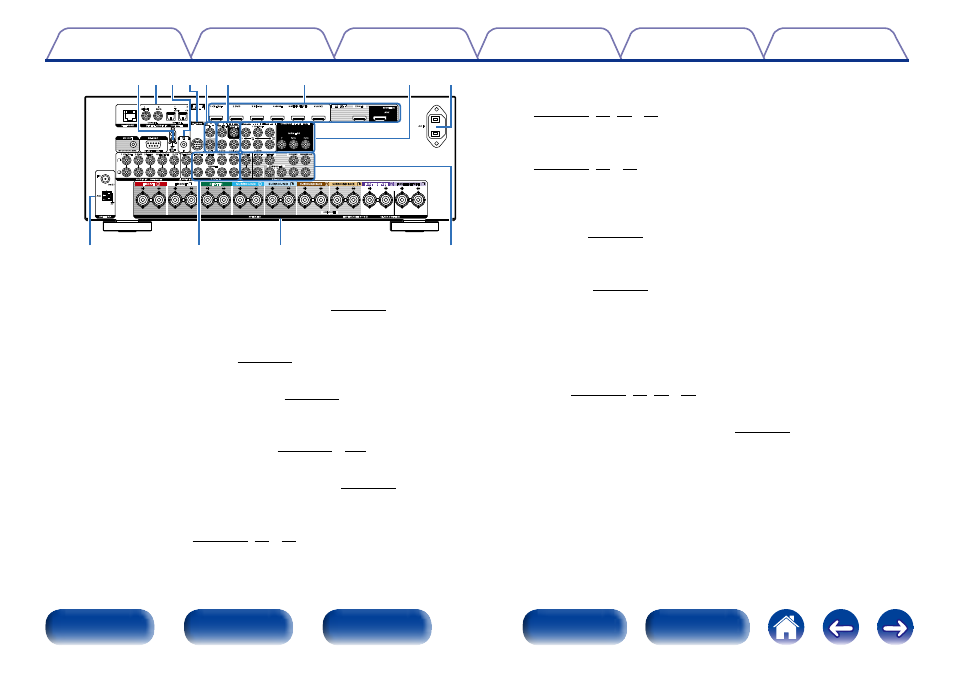

Panel delantero Pantalla Panel trasero Índice alfabético
Mando a
distancia
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER 1 CBL/SAT 2 DVD 3 Blu-ray 4 MEDIA PLAYER 5 CD PHONO
AM
FM
COAXIAL OPTICAL
CBL/SAT 1 DVD 2 1 TV AUDIO
2
CD
1 CBL/SAT 2 DVD 3 Blu-ray 4 GAME 5 MEDIA PLAYER 6 AUX2
STRAIGHT CABLE DC12V 150mA MAX. IN
MONITOR
PR/ CR PR/CR PB/ CB PB/CB Y Y
1 CBL/SAT
3 Blu-ray
1 CBL/SAT
MONITOR
2 DVD 2 DVD
IN
OUT
NETWORK
RS-232C DC OUT FLASHER
COMPONENT VIDEO OUT
AUDIO IN 7.1CH IN PRE OUT
M-XPort
ANTENNA
(ASSIGNABLE) DIGITAL AUDIO IN (ASSIGNABLE) (ASSIGNABLE)
AUDIO IN (ASSIGNABLE)
COMPONENT VIDEO IN VIDEO OUT
SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
SIGNAL GND
VIDEO IN REMOTE CONTROL
ZONE2 MONITOR
ARC
SURROUND SURROUND BACK FRONT CENTER ZONE2
1 2 SUBWOOFER
SPEAKERS IMPEDANCE : 6～8Ω CLASS 2 WIRING
ASSIGNABLE
HDMI IN (ASSIGNABLE) HDMI OUT
AC IN
(75Ω) SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
q e r
u t y Q1 i o Q2 Q3
w
Q0
q Terminales de antena FM/AM (ANTENNA)
Sirven para conectar las antenas FM y AM (vpágina 44).
w Conectores de entrada 7.1 canales (7.1CH IN)
Sirven para conectar un dispositivo que cuenta con conectores de
salida de audio multicanal (vpágina 41).
e Terminales de altavoces (SPEAKERS)
Sirven para conectar los altavoces (vpágina 25).
r Conectores PRE OUT
Sirven para conectar un subwoofer con amplificador integrado o un
amplificador de potencia externo (vpágina 26 y 132).
t Entrada de CA (AC IN)
Sirve para conectar el cable de alimentación (vpágina 51).
y Conectores de vídeo por componentes (COMPONENT VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
por componentes (vpágina 35, 37 y 38).
u Conectores HDMI
Sirven para conectar dispositivos equipados con conectores HDMI
(vpágina 33, 34, 37 y 38).
i Conectores de vídeo (VIDEO)
Sirven para conectar dispositivos equipados con conectores de vídeo
(vpágina 35, 37 y 38).
o Conectores REMOTE CONTROL
Sirven para conectar receptores/transmisores de infrarrojos para que
esta unidad y los dispositivos externos funcionen en una habitación
diferente (vpágina 49).
Q0 Conector M-XPort
Sirve para conectar un receptor inalámbrico (RX101, vendido por
separado) (vpágina 48).
Q1 Conector FLASHER IN
Sirve al utilizar un BOX u otro dispositivo de control para controlar esta
unidad.
Q2 Conectores de audio digital (DIGITAL AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
digital (vpágina 34, 35, 37 y 38).
Q3 Conectores SIGNAL GND
Sirven para conectar un tocadiscos (vpágina 40).
