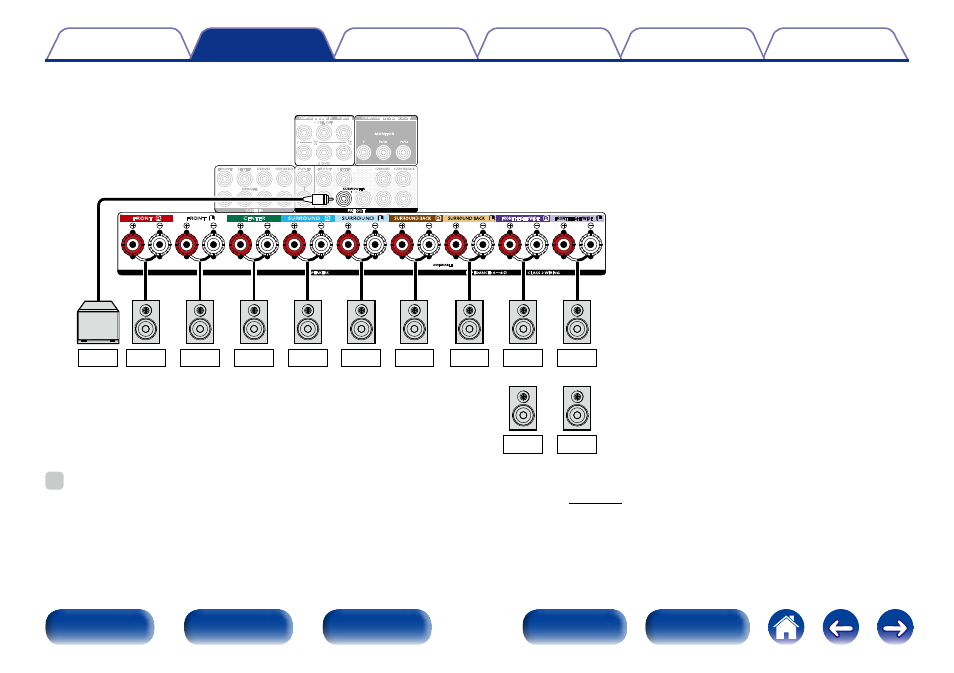

2 Conexión de altavoces de 9.1 canales
En la ilustración se muestra un método de conexión normal.
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER
PR/ CR PR/CR PB/ CB PB/CB Y Y
1 CBL/SAT
MONITOR
2 DVD
COMPONENT VIDEO OUT
7.1CH IN
(ASSIGNABLE) COMPONENT VIDEO IN
SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
SURROUND SURROUND BACK FRONT CENTER ZONE2
1 2
SPEAKERS IMPEDANCE : 6～8Ω CLASS 2 WIRING
ASSIGNABLE
SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
PRE OUT
SUBWOOFER
FL FR SW1 C SR SL SBR SBL FHR FHL
FWR FWL
o z
z Los altavoces conectados al terminal de altavoz FRONT
HEIGHT/WIDE pueden seleccionarse como “Altura
frontal” o “Anchura frontal”.
%
• Al utilizar esta conexión, ajuste también la opción “Modo asignar” del menú como “Solo principal” (vpágina 173).
• Si utiliza un altavoz surround trasero de señales, conéctelo en el terminal SURROUND BACK L.
