Marantz SR6008 - Manual (Página 41)

41
Apéndice Consejos Ajustes Reproducción Contenidos
Panel delantero Pantalla Panel trasero Índice alfabético
Mando a
distancia
Conexiones

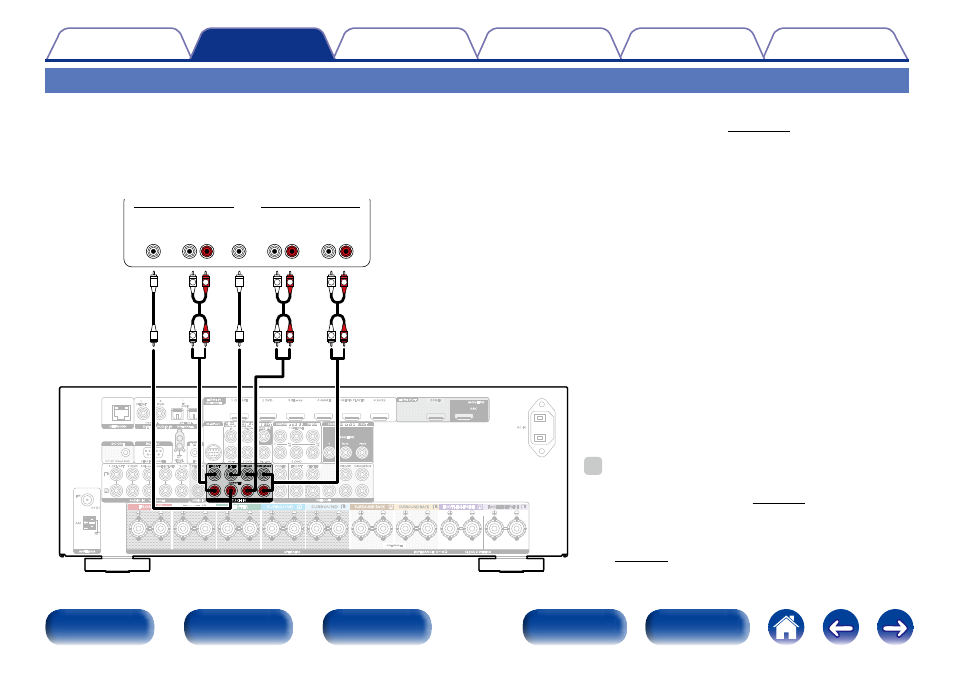

Conexión de un dispositivo con un conector de salida multicanal
Puede conectar esta unidad a un dispositivo externo equipado con conectores de salida de audio multicanal para reproducir música y vídeo.
Para reproducir una entrada de señales analógicas desde los conectores 7.1CH IN, ajuste la opción “Modo entrada” (vpágina 163) como “7.1CH IN”.
1 CBL/SAT 2 DVD 3 Blu-ray 4 MEDIA PLAYER 5 CD
AM
FM
COAXIAL OPTICAL
CBL/SAT 1 DVD 2 1 TV AUDIO
2
CD
1 CBL/SAT 2 DVD 3 Blu-ray 4 GAME 5 MEDIA PLAYER 6 AUX2
STRAIGHT CABLE DC12V 150mA MAX. IN
MONITOR
P R / C R P R /C R P B / C B P B /C B Y Y
1 CBL/SAT
3 Blu-ray
1 CBL/SAT
MONITOR
2 DVD 2 DVD
IN
OUT
NETWORK
RS-232C DC OUT FLASHER
COMPONENT VIDEO OUT
PRE OUT
M-XPort
ANTENNA
(ASSIGNABLE) DIGITAL AUDIO IN (ASSIGNABLE) (ASSIGNABLE)
AUDIO IN (ASSIGNABLE)
COMPONENT VIDEO IN VIDEO OUT
SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
VIDEO IN REMOTE CONTROL
SURROUND SURROUND BACK FRONT CENTER ZONE2
1 2 SUBWOOFER
SPEAKERS IMPEDANCE : 6～8Ω CLASS 2 WIRING
ASSIGNABLE
HDMI IN (ASSIGNABLE)
AC IN
(75Ω) SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
ZONE2 MONITOR
ARC
HDMI OUT
SIGNAL GND
AUDIO IN
PHONO
7.1CH IN
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER
L
L
R
R
L
L
R
R
L
L
R
R
SUB-
WOOFER
CENTER SURROUND
BACK
R L
SURROUND
R L
FRONT
R L
AUDIO
Dispositivos con un conector de salida multicanal
(reproductor de Blu-ray Disc, reproductor de DVD,
descodificador externo, etc.)
%
• La señal de vídeo se puede conectar de la misma forma que
un reproductor de DVD (vpágina 38 “Conexión de un
reproductor de DVD”).
• Cuando un dispositivo se conecte al terminal SBL/SBR de
los conectores 7.1CH IN, ajuste la opción “Modo asignar”
(vpágina 173) como “Solo principal”.
