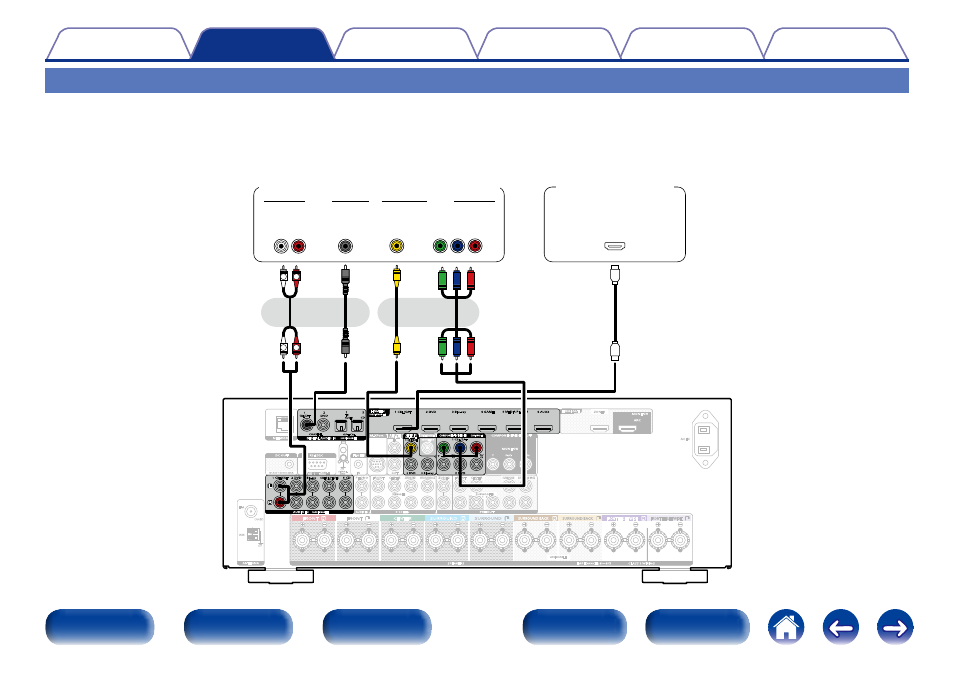

Conexión de un descodificador (Sintonizador de TV por cable/por satélite)
En esta explicación se incluye la conexión con un sintonizador de TV por satélite/por cable como ejemplo.
Seleccione los conectores de entrada de esta unidad en función de los conectores que tenga el dispositivo que desee conectar.
