18
Apéndice Consejos Ajustes Reproducción Conexiones Contenidos
Panel delantero Pantalla Panel trasero Índice alfabético
Mando a
distancia
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER 1 CBL/SAT 2 DVD 3 Blu-ray 4 MEDIA PLAYER 5 CD PHONO
AM
FM
COAXIAL OPTICAL
CBL/SAT 1 DVD 2 1 TV AUDIO
2
CD
1 CBL/SAT 2 DVD 3 Blu-ray 4 GAME 5 MEDIA PLAYER 6 AUX2
STRAIGHT CABLE DC12V 150mA MAX. IN
MONITOR
PR/ CR PR/CR PB/ CB PB/CB Y Y
1 CBL/SAT
3 Blu-ray
1 CBL/SAT
MONITOR
2 DVD 2 DVD
IN
OUT
NETWORK
RS-232C DC OUT FLASHER
COMPONENT VIDEO OUT
AUDIO IN 7.1CH IN PRE OUT
M-XPort
ANTENNA
(ASSIGNABLE) DIGITAL AUDIO IN (ASSIGNABLE) (ASSIGNABLE)
AUDIO IN (ASSIGNABLE)
COMPONENT VIDEO IN VIDEO OUT
SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE
SIGNAL GND
VIDEO IN REMOTE CONTROL
ZONE2 MONITOR
ARC
SURROUND SURROUND BACK FRONT CENTER ZONE2
1 2 SUBWOOFER
SPEAKERS IMPEDANCE : 6～8Ω CLASS 2 WIRING
ASSIGNABLE
HDMI IN (ASSIGNABLE) HDMI OUT
AC IN
(75Ω) SURROUND SURROUND FRONT FRONT CENTER SURROUND BACK SURROUND BACK FRONT HEIGHT/WIDE FRONT HEIGHT/WIDE

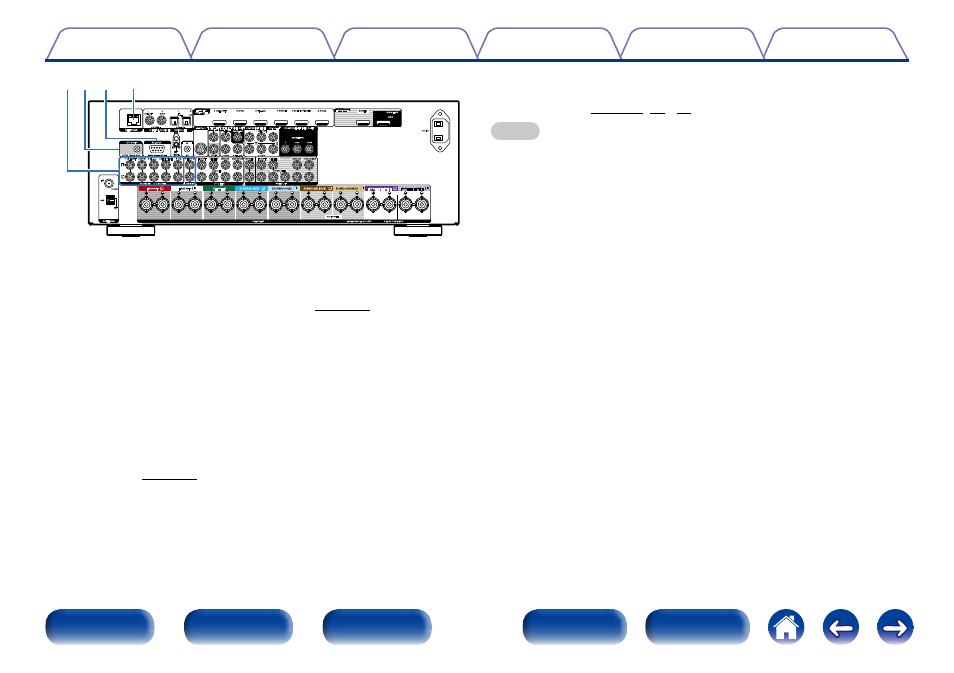

Q5 Q4 Q6 Q7
Q4 Conector de red (NETWORK)
Sirve para conectar esta unidad a la red (vpágina 46).
Q5 Conector RS-232C
Se incluye el puerto serie RS-232C para permitir la compatibilidad
con un controlador de automatización doméstico externo. Consulte el
manual del propietario del controlador de automatización doméstico
para obtener más información sobre el puerto serie de esta unidad.
El puerto serie permite un control de dos vías y estado mediante un
controlador de automatización doméstico externo.
Q6 Conector DC OUT
Sirve para conectar dispositivos equipados con la función de activación
de salida (vpágina 50).
Q7 Conectores de audio analógico (AUDIO)
Sirven para conectar dispositivos equipados con conectores de audio
analógico (vpágina 37, 38 y 40).
NOTA
• No toque los pines internos de los conectores en el panel trasero. La descarga
electrostática puede ocasionar daños permanentes a la unidad.
