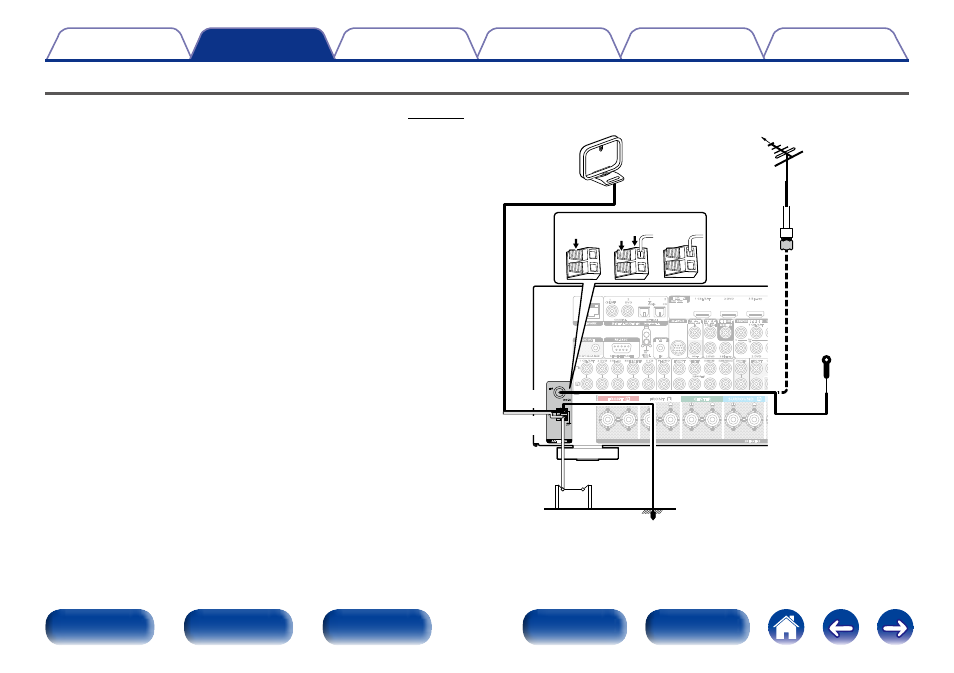

Conexión de una antena FM/AM
Después de conectar la antena y recibir una señal de radio (vpágina 63
“Audición de emisiones de FM/AM”), utilice cinta adhesiva para fijar la
antena en una posición en la que el nivel de ruido sea mínimo.
FRONT
SUBWOOFER
SURROUND SURROUND BACK CENTER 1 CBL/SAT 2 DVD 3 Blu-ray 4 MEDIA PLAYER 5 CD PHONO
COAXIAL OPTICAL
CBL/SAT 1 DVD 2 1 TV AUDIO
2
CD
1 CBL/SAT 2 DVD 3 Blu-ray
STRAIGHT CABLE DC12V 150mA MAX. IN
MONITOR
P B / C B Y
1 CBL/SAT
3 Blu-ray
1 CBL/SAT
2 DVD 2 DVD
IN
OUT
NETWORK
RS-232C DC OUT FLASHER
AUDIO IN 7.1CH IN
M-XPort (ASSIGNABLE) DIGITAL AUDIO IN (ASSIGNABLE) (ASSIGNABLE)
AUDIO IN (ASSIGNABLE)
COMPONENT VIDEO IN VIDEO OUT
SURROUND FRONT FRONT CENTER
SIGNAL GND
VIDEO IN REMOTE CONTROL
FRONT CENTER ZONE2
SPEAKERS
HDMI IN
(ASSIGNABLE)
SURROUND FRONT FRONT CENTER
AM
FM
ANTENNA
(75Ω)
w e q
Antena de
exterior FM
Dirección de la estación emisora
Cable coaxial
de 75 Ω/ohm
Antena interior de
FM (incluida)
Antena AM
exterior
Tierra
Antena AM de
cuadro (incluida)
Negro
Blanco
