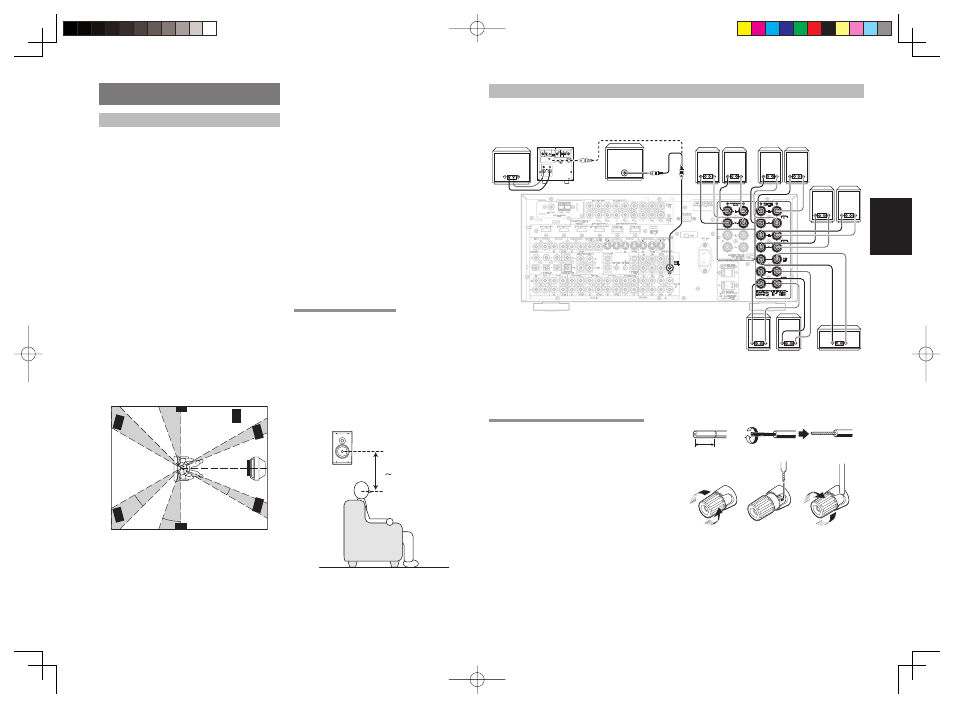

CONEXIONES
COLOCACIÓN DE LOS ALTAVOCES
El sistema ideal de altavoces ambientales para este
equipo es un sistema de siete altavoces, con altavoces
delanteros izquierdo y derecho, un altavoz central,
altavoces ambientales izquierdo y derecho, un altavoz
ambiental central y uno de subgraves.
Para obtener los mejores resultados, se recomienda
que todos los altavoces delanteros sean del mismo
tipo, con dispositivos excitadores idénticos o similares.
Esto proporcionará un espectro estéreo suave en todo
el espacio sonoro delantero a medida que la acción se
desplaza de un lado a otro.
El altavoz de canal central es muy importante, dado que el
80 % del diálogo de una película normal proviene del canal
central. Debe poseer características similares de sonido a
las de los altavoces principales. Los altavoces de canal
ambiental no tienen que ser idénticos a los altavoces de
canal delantero, pero deben ser de gran calidad.
El altavoz central ambiental es útil para la reproducción
de Dolby Digital Surround EX o DTS-ES. Una de las
ventajas tanto del Dolby Digital como del DTS es que
los canales ambientales son de gama completa discreta,
mientras que los anteriores sistemas tipo “Pro Logic” eran
de frecuencia limitada. Los efectos de graves son parte
importante de los equipos domésticos de cine. Para un
disfrute óptimo, se debe utilizar un altavoz de subgraves,
ya que está optimizado para reproducción de baja
frecuencia. No obstante, si tiene altavoces delanteros de
gama completa, pueden utilizarse en sustitución de un
altavoz de subgraves con una adecuada confi guración de
los conmutadores en el sistemas de menús.
90° 110°
22°
30°
135°
150°
0°
Altavoces delanteros izquierdo y derecho
Recomendamos ajustar los altavoces delanteros L
(izquierdo) y R (derecho) con 45-60 grados respecto
de la posición de escucha.
Altavoz central
Alinee la línea delantera del altavoz central con los
altavoces delanteros L/R. (izquierdo/derecho).
O coloque el altavoz central ligeramente retrasado
con respecto a dicha línea.
Altavoces surround izquierdo y derecho
Cuando se utilice esta unidad con la función surround,
es preferible que los altavoces surround se sitúen en
las paredes laterales de la habitación en la posición
de escucha o ligeramente por detrás.
El centro del altavoz debe estar orientado hacia la
habitación.
Altavoces surround traseros izquierdo y
derecho
Cuando se instala un sistema completo de 7.1 canales
son necesarios altavoces surround traseros.
Los altavoces deben situarse en una pared trasera,
detrás de la posición de escucha.
El centro del altavoz debe estar orientado hacia la
habitación.
Subwoofer (Subgraves)
Se recomienda utilizar un altavoz de subgraves para
tener el máximo efecto de graves.
Dado que el altavoz de subgraves solamente admite
baja frecuencia, puede colocarlo en cualquier lugar
de la habitación.
ALTURA DE LOS ALTAVOCES
Altavoces delanteros izquierdo y derecho, y un
altavoz central
Alinee los altavoces de agudos y los excitadores de
media gama de los tres altavoces delanteros a la
misma altura, en la medida de lo posible.
Altavoces ambientales izquierdo y derecho, y un
altavoz ambiental trasero
Coloque los altavoces ambientales izquierdo,
derecho y central por encima de los oídos 70 cm
– 1 m. Además, coloque los altavoces a la misma
altura.
70cm
1m
Nota:
• Utilice altavoces magnéticamente blindados para los
altavoces delanteros izquierdo y derecho y para el
altavoz central cuando los altavoces estén instalados
cerca del televisor.
CONEXIÓN DE ALTAVOCES
INVERT
OUTPUT INPUT
LEVEL BTL REMOTE CONT. EXT. CONT. IN
VIDEO/ +5~13V DC SYSTEM OUT OUT
INPUT MASTER SLAVE MIN MAX IN
F U SE
SPEAKER SYSTEM
MINIMUM 4 OHMS
ALTAVOZ DE SUBGRAVES
CON AMPLIFICADOR
INTEGRADO Amplifi cador
de potencia
SUBGRAVES
PASIVO
Frontal A
Surround
trasero
CONEXIÓN DEL CABLE DE LOS ALTAVOCES
1. Pele aproximadamente 10 mm del aislamiento
del cable.
2. Retuerza los extremos de cable desnudo para
impedir cortocircuitos.
3. Afloje el botón mediante giro de derecha a
izquierda.
4. Inserte la parte pelada del cable en el orifi cio
situado en el lateral de cada terminal.
5. Apriete el botón girando de izquierda a derecha
para fi jar el cable.
1. 2.
3. 4. 5.
10 mm
Frontal B
DERECHO IZQUIERDO
Ambiental
izquierdo
Subgraves
Frontal izquierdo
Frontal derecho
Frontal central
Ambiental trasero
izquierdo
Ambiental derecho
Ambiental trasero
derecho
DERECHO IZQUIERDO DERECHO IZQUIERDO
Surround
CENTRAL DERECHO IZQUIERDO
