Marantz SR7002 - Manual (Página 34)

ESP
AÑOL
33
L R
AUDIO
OUT
DIGITAL
OUT
VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
IN
L R
AUDIO
OUT
AUDIO
IN
L R
VIDEO
OUT IN
S-VIDEO
OUT IN
Y CB / PB CR / PR
COMPONENT
VIDEO OUT Y CB / PB CR / PR
COMPONENT
VIDEO IN
L R
L R L R L R
L L R R
L R
AUDIO
OUT
DIGITAL
OUT
VIDEO
OUT
S-VIDEO
OUT
AUDIO
OUT
L R
VIDEO
OUT
S-VIDEO
IN
VIDEO
IN
L R
L
R
L R
L R
L R

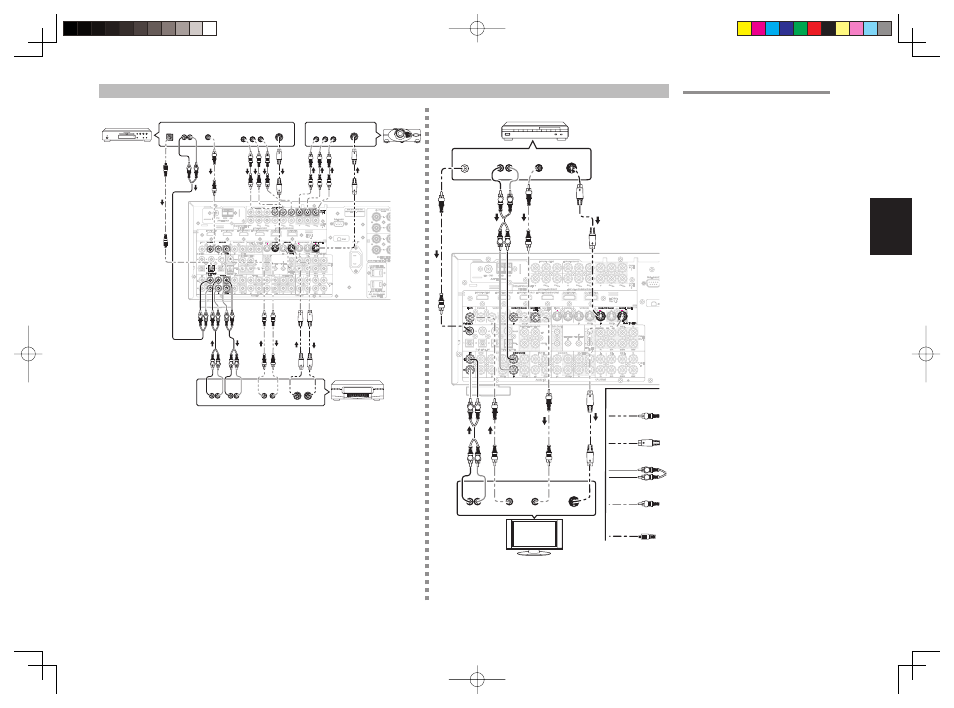

CONEXIÓN DE COMPONENTES DE VÍDEO
AUDIO ANALÓGICO
VIDEO
S-VIDEO
REPRODUCTOR
DE DVD
PROYECTOR
DE VÍDEO
SINTONIZADOR
SATÉLITE
AUDIO DIGITAL
(COAXIAL)
VCR
TV
TOMAS DE VIDEO, S-VIDEO, COMPONENT
Hay 3 tipos de tomas de vídeo en el panel trasero.
Toma VIDEO
La señal de vídeo para las tomas de VIDEO es la
señal tradicional de vídeo compuesto.
Toma S-VIDEO
La señal de vídeo se separa en señales de luminancia
(Y) y color (C) para la toma S-VIDEO. Las señales
S-VIDEO permiten la reproducción de color de alta
calidad. Si su componente de vídeo tiene salida S-
VIDEO, recomendamos utilizarla. Conecte la toma
de salida S-VIDEO de su componente de vídeo a la
toma de entrada S-VIDEO de esta unidad.
Toma de componente
Para hacer conexiones de vídeo componente con un
televisor o monitor con entradas de vídeo componente
para obtener imágenes de vídeo de mayor calidad.
Utilice un cable de vídeo componente o 3 cables de
vídeo para conectar las tomas de salida de vídeo
componente de la unidad al monitor.
Notas:
• Asegúrese de conectar correctamente los canales de
audio izquierdo y derecho. Los conectores rojos son
para el canal R (derecho) y los conectores blancos
son para el canal L (izquierdo).
• Asegúrese de conectar correctamente las entradas y
salidas de las señales de vídeo.
• Si conecta la señal S-VIDEO o de vídeo en componentes
a la toma S-VIDEO o de vídeo en componentes de esta
unidad, no es necesario conectar la señal de vídeo
convencional a la toma VIDEO (compuesto). Si utiliza
ambas entradas de vídeo, esta unidad dará prioridad a
la señal S-VIDEO.
• Cada tipo de toma de vídeo funciona por separado.
Las señales que entran a través de las tomas VIDEO
(compuesto) y S-VIDEO salen a las correspondientes
tomas VIDEO (compuesto) y S-VIDEO o de vídeo
en componentes, respectivamente.
• Esta unidad tiene la función “TV-AUTO ON/OFF”
para encender (ON) o apagar (OFF) el televisor
automáticamente, mediante detección de la señal de
vídeo entrante de las tomas VIDEO.
• Puede ser necesario confi gurar el formato de salida de
audio digital de su lector DVD u otros componentes
de fuente digital. Consulte las instrucciones de
cada componente conectado a las tomas de entrada
digital.
• No hay toma de entrada de Dolby Digital RF. Utilice
un demodulador externo RF con decodifi cador de
Dolby Digital para conectar la toma de salida de
Dolby Digital RF del lector de DVD a la toma de
entrada digital de esta unidad.
• Los terminales COMPONENT VIDEO OUTPUT
1 y 2 de esta unidad pueden emitir la misma señal
de vídeo. Además, el terminal OUTPUT 2 del
modelo SR8002 puede emitir señales de vídeo para
la reproducción en varias habitaciones. (Véase la
página 53)
AUDIO DIGITAL
(ÓPTICO)
