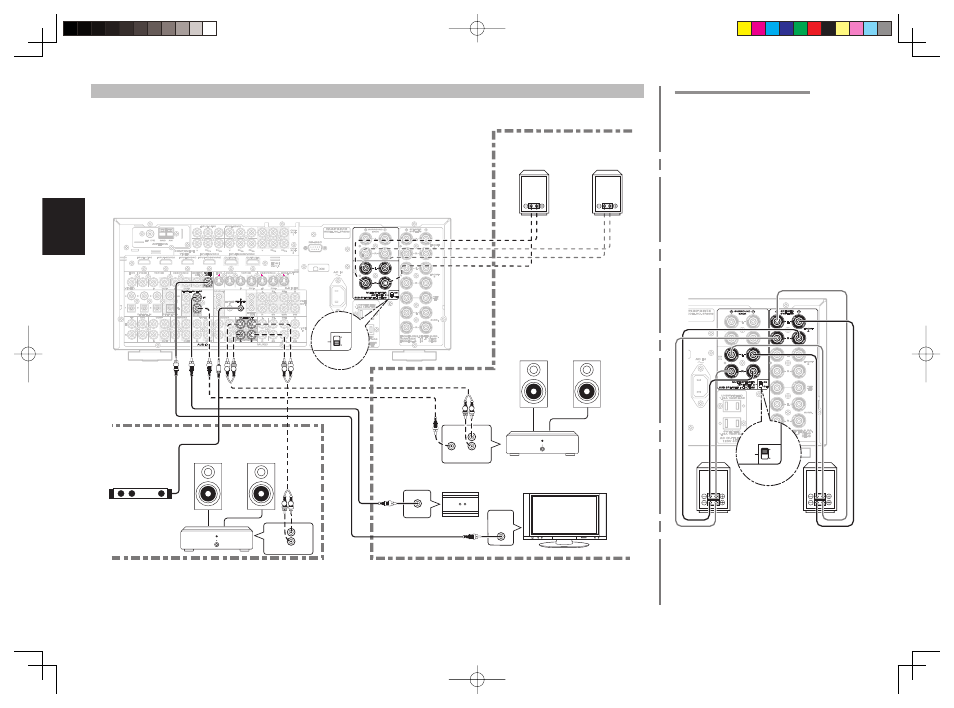

CONEXIONES PARA MULTI-SALA CONEXIÓN PARA USO DEL ALTAVOZ C
Conexión con biamplifi cador (Bi-amp)
Una conexión con biamplificador es posible con
altavoces que tengan dos series de entradas (para
agudos y bajos).
Esto permite cablear las unidades de agudos y de
graves con amplifi cadores de canal separados, y
generar una mejor calidad de sonido. Conecte los
altavoces tal y como se muestra en la fi gura. Ajuste
el conmutador SPEAKER C del panel trasero en
ON.
Notas:
• Si se conecta incorrectamente, se activará un circuito
protector en la unidad y pondrá el receptor en
reposo. (El indicador STANDBY parpadeará). En
tal caso, vuelva a comprobar las conexiones entre los
altavoces y la unidad.
• Apague la alimentación de la unidad antes de cambiar
el ajuste del interruptor selector de SPEAKER C.
ON ON
OFF OFF
EAKER MULTI SPEAKER
KER C /SPEAKER C
OHMS SUB SPEAKER : 6-8 OHMS
ALTAVOZ
DERECHO
ALTAVOZ
IZQUIERDO
Nota:
• Cuando no se usan los altavoces traseros envolventes,
se pueden utilizar los terminales de los mismos
como terminales de altavoz multisala, MULTI SPK.,
o como terminal del altavoz C, SPEAKER C.
Nota:
• El SR7002 no utiliza MULTISALA B.
