a RS232C
Conecte un dispositivo de control externo u otro
dispositivo para mantenimiento. (Utilice un cable
recto para la conexión.)
s DC OUT (ACTIVADOR DE CC)
Los dispositivos externos se pueden controlar desde
la unidad conectándolos a la terminal DC OUT (12V
44mA máx.).
d EMITTER OUT (SR8002 SOLAMENTE)
Emite la entrada de señal de mando a distancia a
los terminales IR RECEIVER IN. Los componentes
externos pueden ser controlados conectándolos al
terminal EMITTER OUT.
f FLASHER IN
Esta unidad puede ser controlada conectando una
caja de control u otro dispositivo de control a esta
unidad.

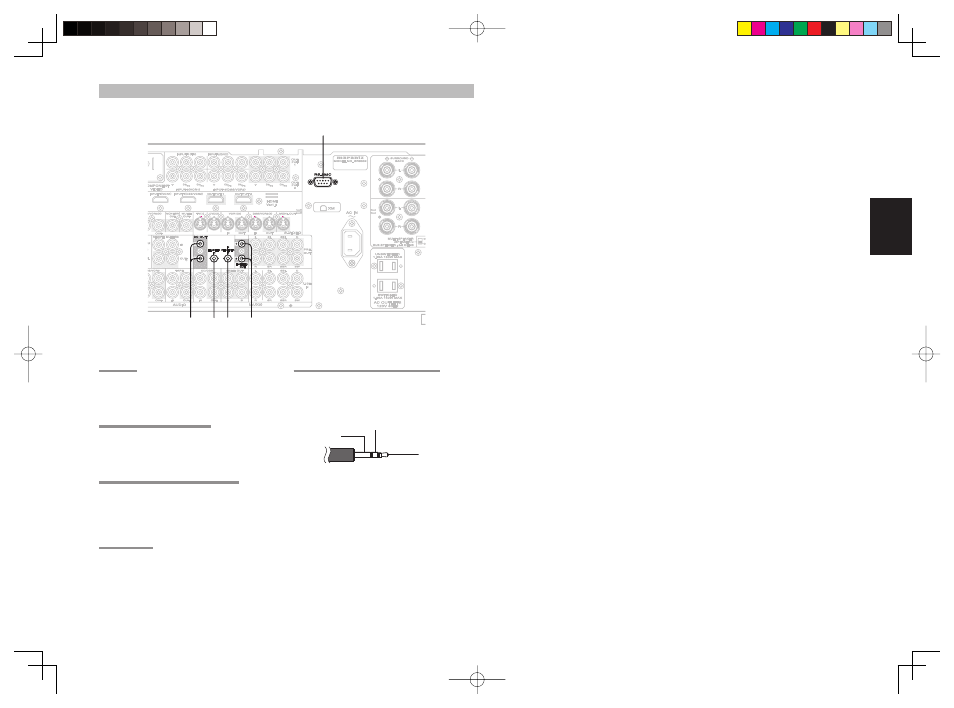

CONEXIÓN DE OTROS EQUIPOS
g s
a
f d
g IR RECEIVER IN (SR8002 SOLAMENTE)
Esta unidad puede ser activada mediante mando a
distancia sin utilizar el receptor interno de infrarrojos
(IR), conectando un receptor de infrarrojos (IR)
externo.
+12V
Tierra
Señal
El receptor de infrarrojos se conecta como se ilustra
arriba.
Precaución:
• La conexión incorrecta de un receptor de infrarrojos
(IR) o la conexión de un receptor de infrarrojos (IR)
de una tensión errónea puede dañar la unidad, por
tanto no debe hacerse.
• Se suministran 50 mA de corriente al dispositivo
conectado al terminal IR RECEIVER IN.
• La conexión de un dispositivo que requiera más de
50 mA de corriente a la unidad dañará la unidad.
Antes de utilizar otros dispositivos, compruebe
cuidadosamente las especificaciones de dichos
dispositivos.
