5 Montaje SMA America, LLC
20 CU600-1000US-IA-es-10 Instrucciones de instalación
Indicación para el montaje de la Connection Unit debajo de un Sunny Tripower
• La Connection Unit puede instalarse directamente debajo del Sunny Tripower. Para ello
es necesario disponer las aberturas de salida de la Connection Unit directamente debajo
de las aberturas para la conexión de CC del Sunny Tripower.
• Los agujeros alargados de las lengüetas de montaje de la Connection Unit, los agujeros
alargados del soporte mural del Sunny Tripower y los agujeros del sistema
antiextracción en la pared trasera del Sunny Tripower están alineados entre ellos.
• Para asegurar una posición correcta de los conductos para cables en el Sunny Tripower
y en la Connection Unit, el agujero alargado izquierdo del soporte mural del
Sunny Tripower y el agujero alargado izquierdo de la Connection Unit deben estar
perfectamente alineados uno debajo del otro.

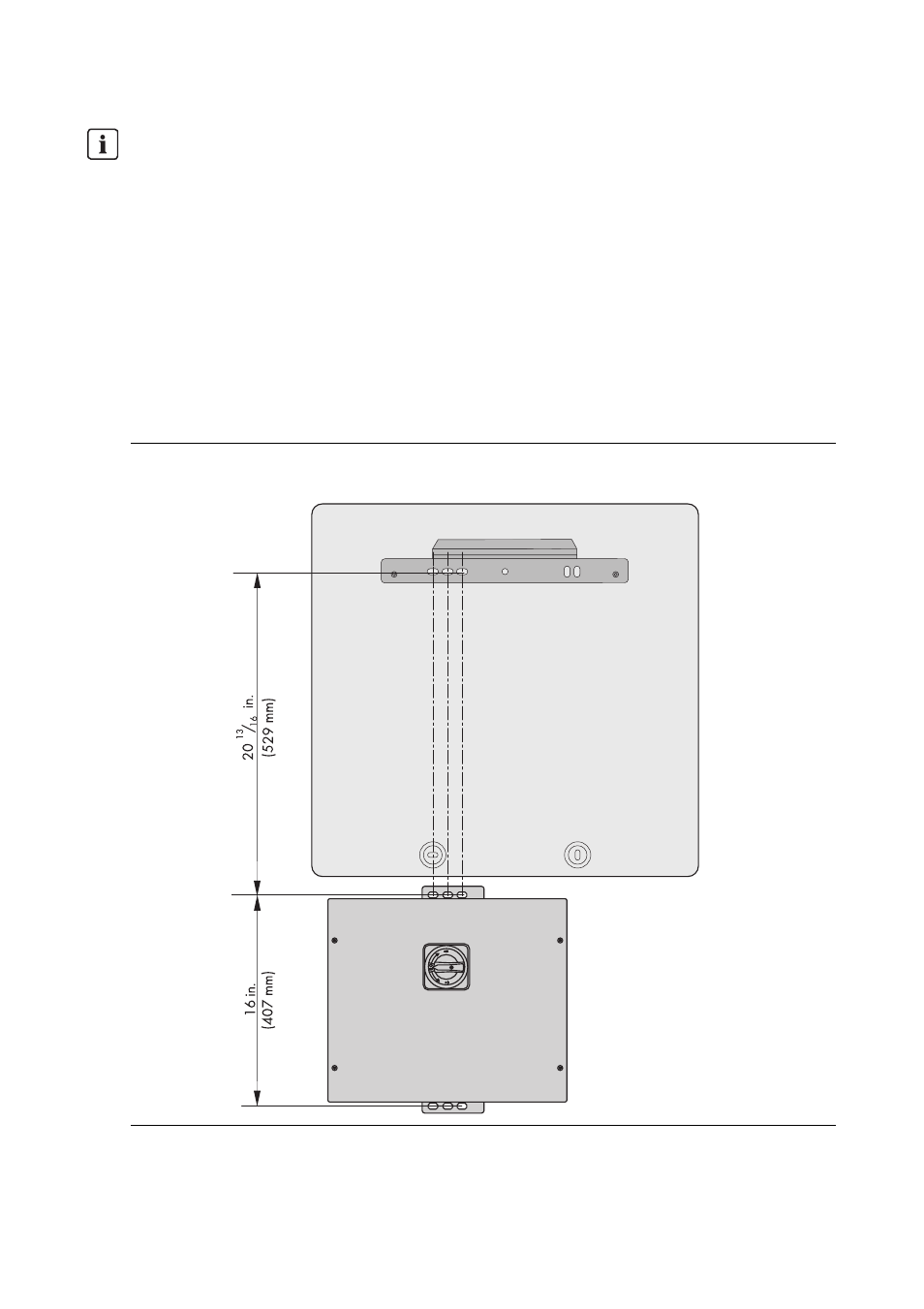

Ejemplo:
