6 Conexión eléctrica SMA America, LLC
32 CU600-1000US-IA-es-10 Instrucciones de instalación
Requisito:
☐ Los conductos para cables deben estar correctamente conectados a la Connection Unit
(consulte el capítulo 6.3).
☐ El interruptor-seccionador de potencia de CC debe estar colocado en la posición OFF y la tapa
de la Connection Unit debe estar desmontada.
Procedimiento:
2. Introduzca el conductor de protección a través del conducto para cables en el interior de la
Connection Unit.
3. Pele el conductor de protección
23
⁄
32
in. (18 mm).

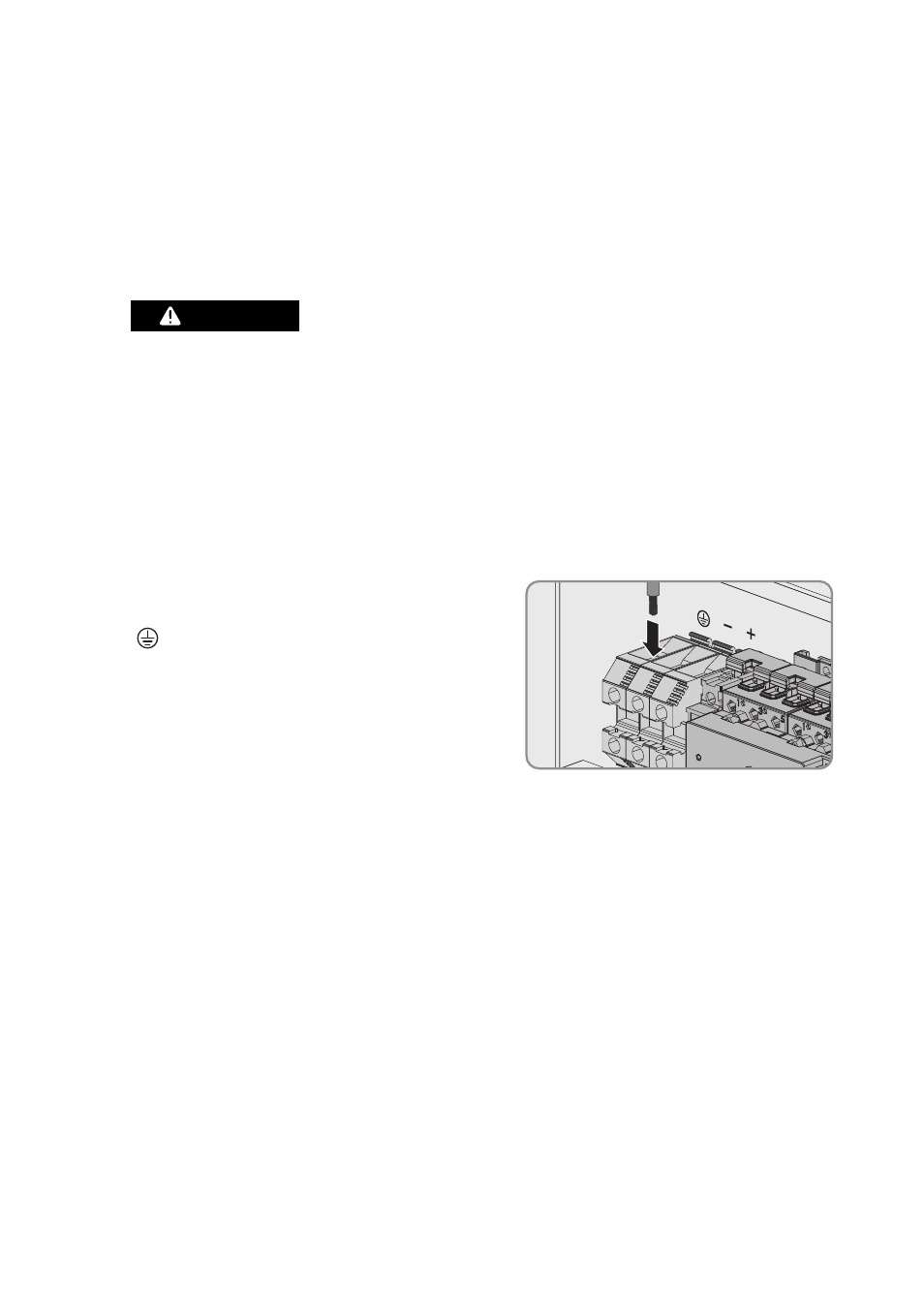

4. Conecte el conductor de protección a uno de los
dos puntos de conexión del borne con el símbolo
y apriételo con un destornillador (hoja: 6 mm)
(par de apriete: mínimo 44.3 in-lb (5 Nm)).
5. Asegúrese de que el conductor de protección esté bien fijo.
1. 1&-*(30
Peligro de muerte por descarga eléctrica
• Compruebe que todos los equipos (por ejemplo, un inversor) conectados a la
Connection Unit estén desconectados y asegurados contra cualquier reconexión
(consulte las instrucciones del equipo).
• Asegúrese de que no haya tensión de CC.
