SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación CU600-1000US-IA-es-10 35
6.6 Conexión del generador fotovoltaico a la Connection Unit
1000-US
Requisitos para el cableado:
☐ Los cables de CC del generador fotovoltaico deben instalarse de acuerdo con las normas
vigentes del lugar y deben estar concebidos para temperaturas de +194°F (+90°C).
☐ Los circuitos de entrada y salida de CC están aislados de la carcasa. El instalador es el
responsable de la puesta a tierra del sistema de acuerdo con lo dispuesto en la sección
250 del National Electrical Code
®
, ANSI/NFPA 70.
☐ Se debe respetar la longitud del cable máxima en función de la sección del conductor.
☐ Tipo de conductor: alambre de cobre
☐ Sección del conductor: AWG 12 … AWG 6 (4 mm² … 16 mm²)
Requisitos:
☐ Los conductos para cables deben estar correctamente conectados a la Connection Unit
(consulte el capítulo 6.3).
☐ El interruptor-seccionador de potencia de CC debe estar colocado en la posición OFF y la tapa
debe estar desmontada.
Procedimiento:
Conecte los cables de CC del generador fotovoltaico para INPUT A y B siguiendo este
procedimiento:
1. 1&-*(30
Peligro de muerte por descarga eléctrica
• Compruebe que todos los equipos (por ejemplo, un inversor) conectados a la
Connection Unit estén desconectados y asegurados contra cualquier reconexión
(consulte las instrucciones del equipo).
• Cubra los módulos fotovoltaicos.
2.
1&-*(30
Peligro de muerte por descarga eléctrica
En la Connection Unit se agrupan los strings fotovoltaicos en un string general. En caso de
polarización de un string fotovoltaico, a través de los fusibles de string utilizados, de las
palancas de protección de los strings cerradas y del interruptor-seccionador de potencia de
CC abierto puede fluir una corriente de cortocircuito.

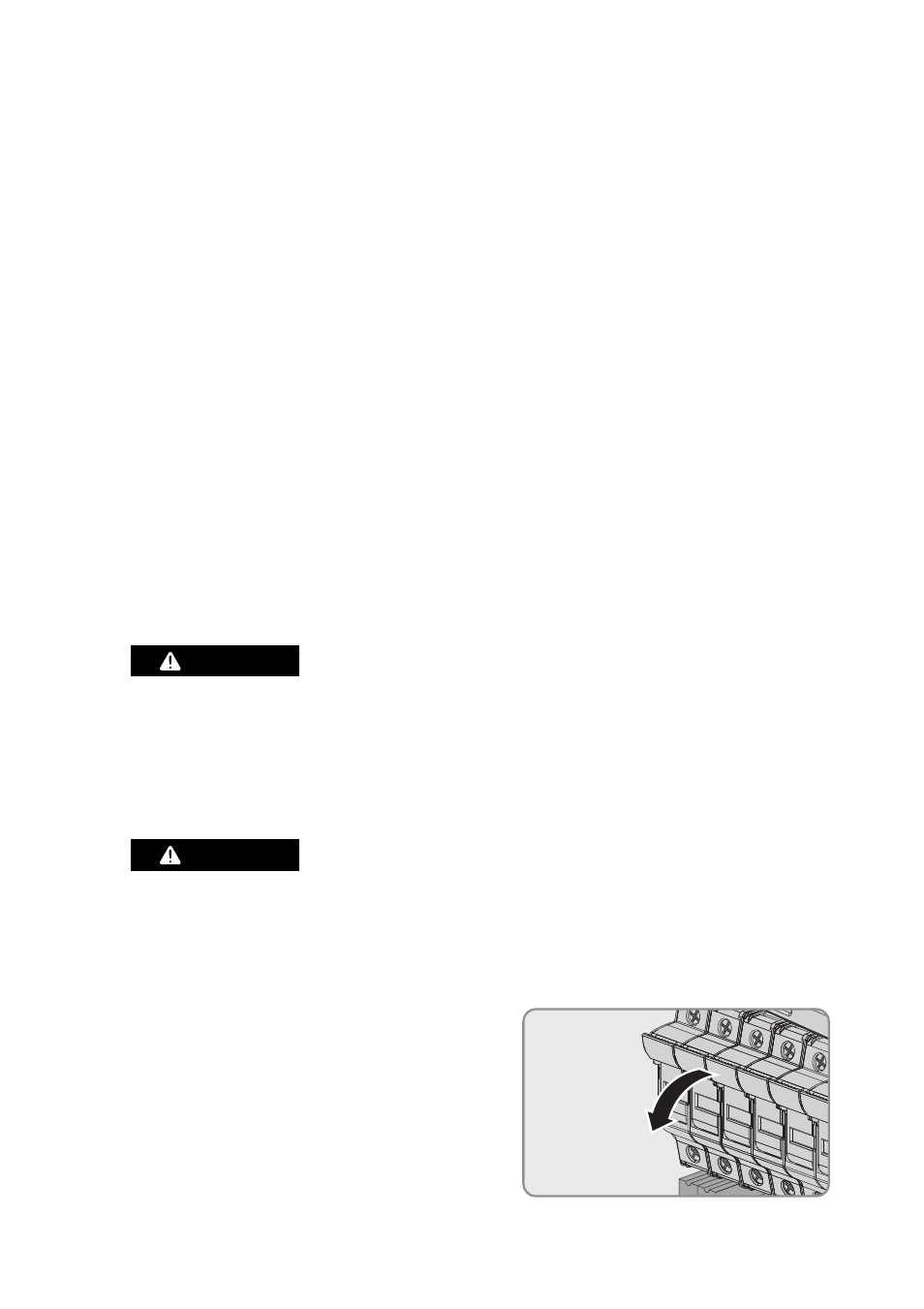

• Abra todas las palancas de protección hasta
el tope.
