SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación CU600-1000US-IA-es-10 39

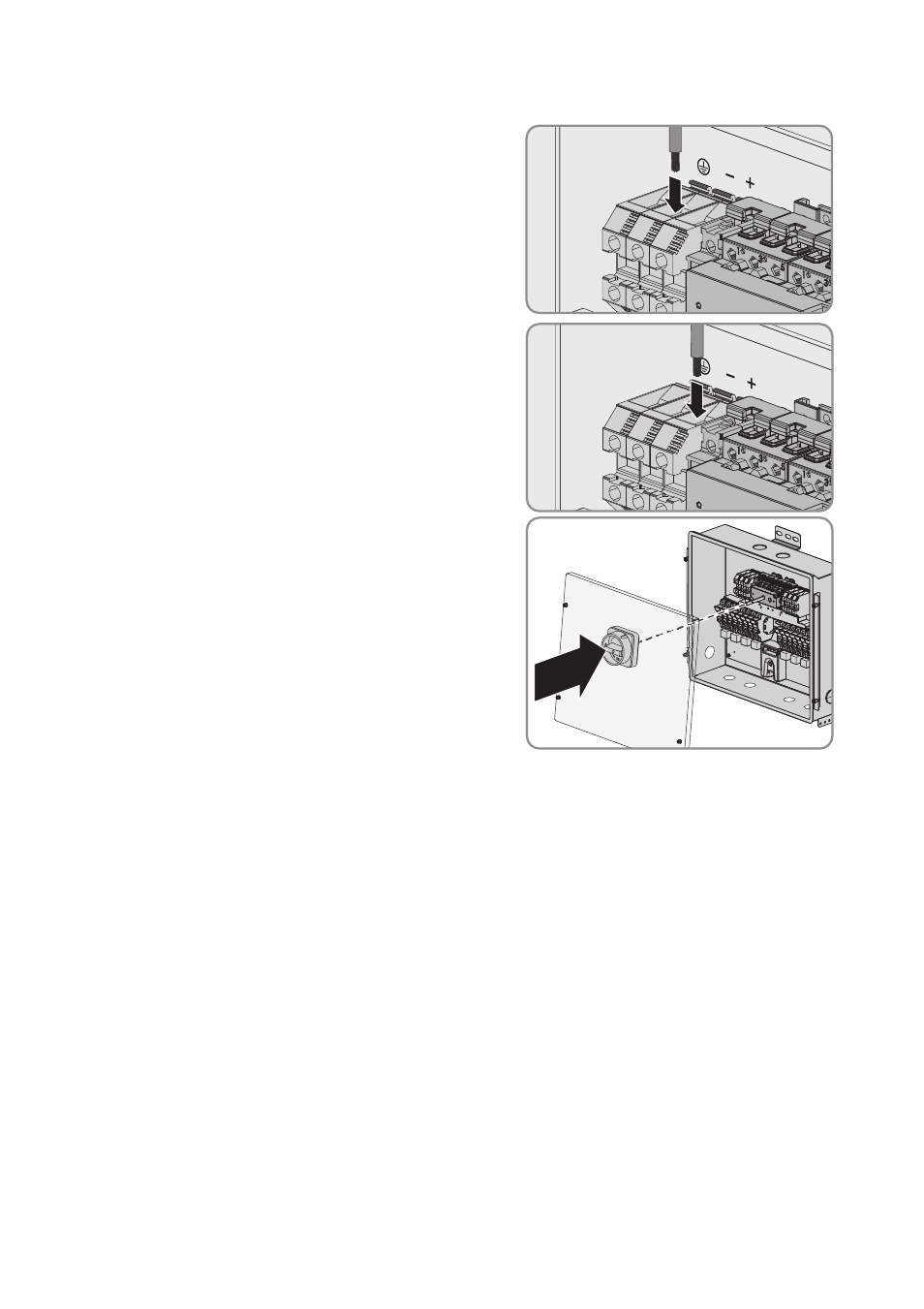

3. Conecte un cable para la conexión de la
Connection Unit al inversor al borne roscado con el
símbolo de menos.
4. Apriete los bornes roscados con un destornillador
(hoja: 6 mm) (par de apriete: 51 in-lb (5.8 Nm)).
5. Conecte un cable para la conexión de la
Connection Unit al inversor al borne roscado con el
símbolo de más.
6. Apriete los bornes roscados con un destornillador
(hoja: 6 mm) (par de apriete: 51 in-lb (5.8 Nm)).
7. Coloque la tapa de la Connection Unit:
• Coloque la tapa de manera que el eje
sobresaliente de la Connection Unit encaje en
la abertura adecuada en el
interruptor-seccionador de potencia de CC.
• Apriete los tornillos de la tapa con una llave
Allen (ancho 4) (par de apriete: 35 in-lb
(4 Nm)).
8. Para asegurar el interruptor-seccionador de potencia de CC contra cualquier reconexión, guíe
el arco del candado por la abertura del interruptor y ciérrelo.
9. Conduzca los cables de salida de CC hacia fuera de la Connection Unit por el conducto para
cables y conéctelos al inversor (consulte las instrucciones de instalación del inversor).
