6 Conexión eléctrica SMA America, LLC
34 CU600-1000US-IA-es-10 Instrucciones de instalación
3. Introduzca los cables de CC del generador fotovoltaico en el interior de la Connection Unit a
través de los conductos para cables conectados.
4. Pele
23
⁄
64
in. (9 mm) de todos los cables.

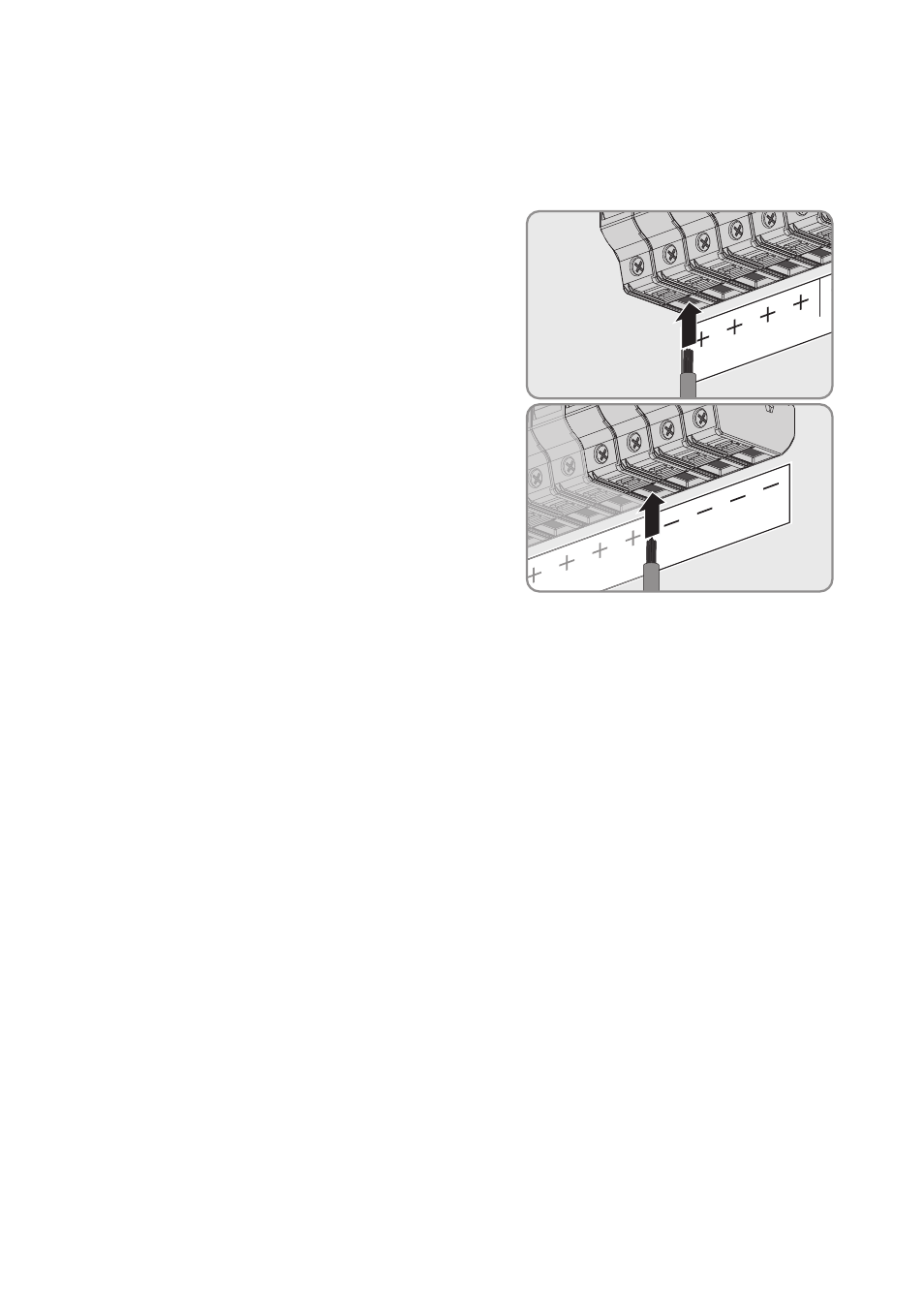

5. Compruebe si la polaridad de los cables de CC
positivos es correcta e introdúzcalos hasta el tope
en la abertura cuadrada con el símbolo de más (+)
en la parte inferior del portafusible.
6. Apriete los tornillos de los portafusibles con un
destornillador de estrella (tamaño: 2)
(par de apriete: 30 in-lb (3.4 Nm)).
7. Compruebe si la polaridad de los cables de CC
negativos es correcta e introdúzcalos hasta el tope
en la abertura cuadrada con el símbolo de menos
(‒) en la parte inferior del portafusible.
8. Apriete los tornillos de los portafusibles con un
destornillador de estrella (tamaño: 2)
(par de apriete: 30 in-lb (3.4 Nm)).
9. Asegúrese de que todos los conductores estén bien
fijos y no se puedan soltar al tirar de ellos.
