6 Conexión eléctrica
Instrucciones de instalación
CU600-1000US-IA-es-10
29
6.2.3 Vista interior de la Connection Unit 1000-US

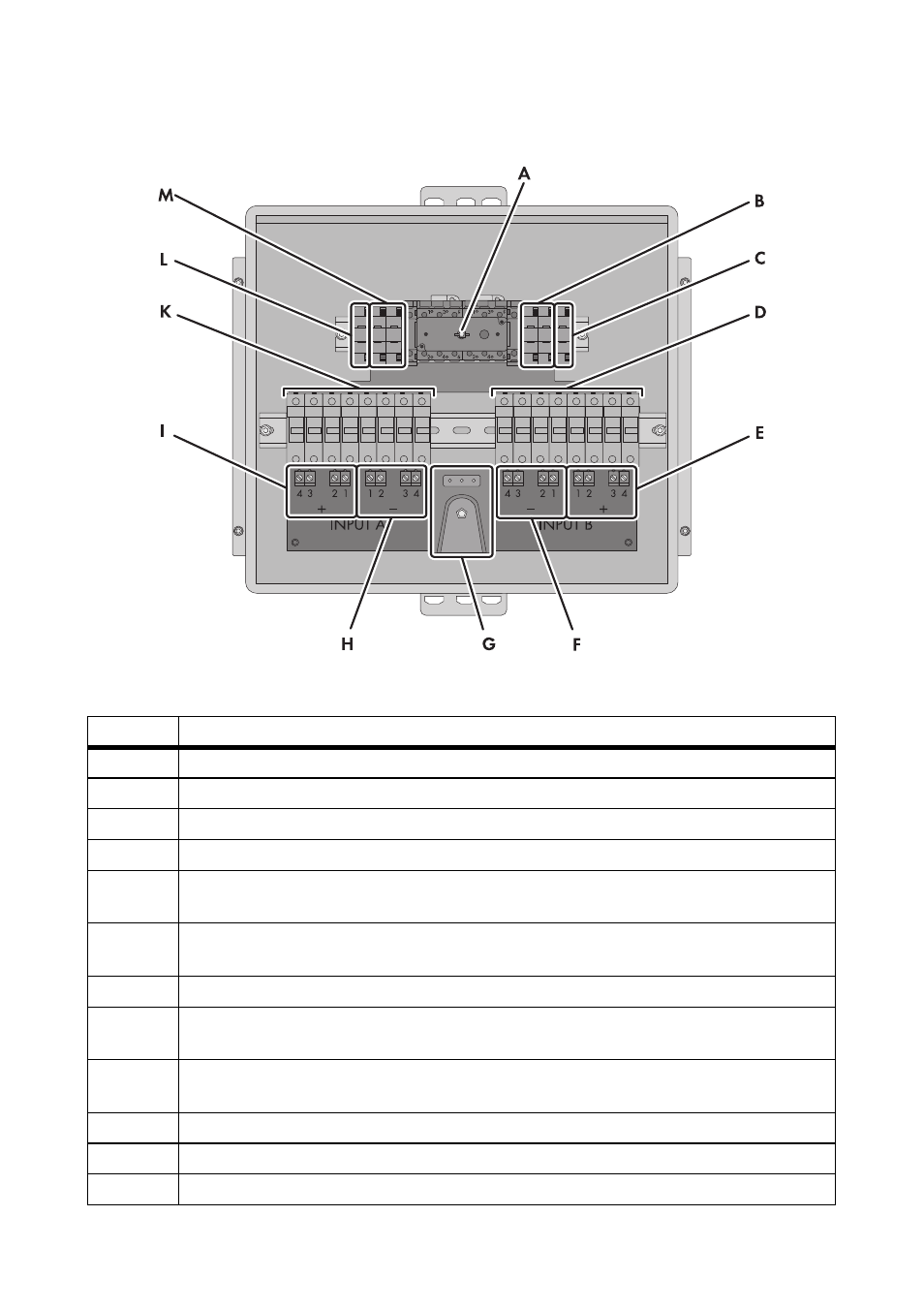

Imagen 11: Componentes y áreas de conexión en el interior de la Connection Unit 1000-US
Posición Denominación
A
Eje del interruptor-seccionador de potencia de CC
B
Bornes para la conexión de los cables de salida de CC (INPUT B)
C
Terminal de toma a tierra del equipamiento
D
Portafusibles para fusibles de string (INPUT B)
E
Bornes para la conexión de los cables de CC positivos del generador fotovoltaico (+)
(INPUT B)
F
Bornes para la conexión de los cables de CC negativos del generador fotovoltaico (−)
(INPUT B)
G
Detección de polarización
H
Bornes para la conexión de los cables de CC negativos del generador fotovoltaico (−)
(INPUT A)
I
Bornes para la conexión de los cables de CC positivos del generador fotovoltaico (+)
(INPUT A)
K
Portafusibles para fusibles de string (INPUT A)
L
Terminal de toma a tierra del equipamiento
M
Bornes para la conexión de los cables de salida de CC (INPUT A)
