6.2 Esquema del área de conexión
6.2.1 Área de conexión interna

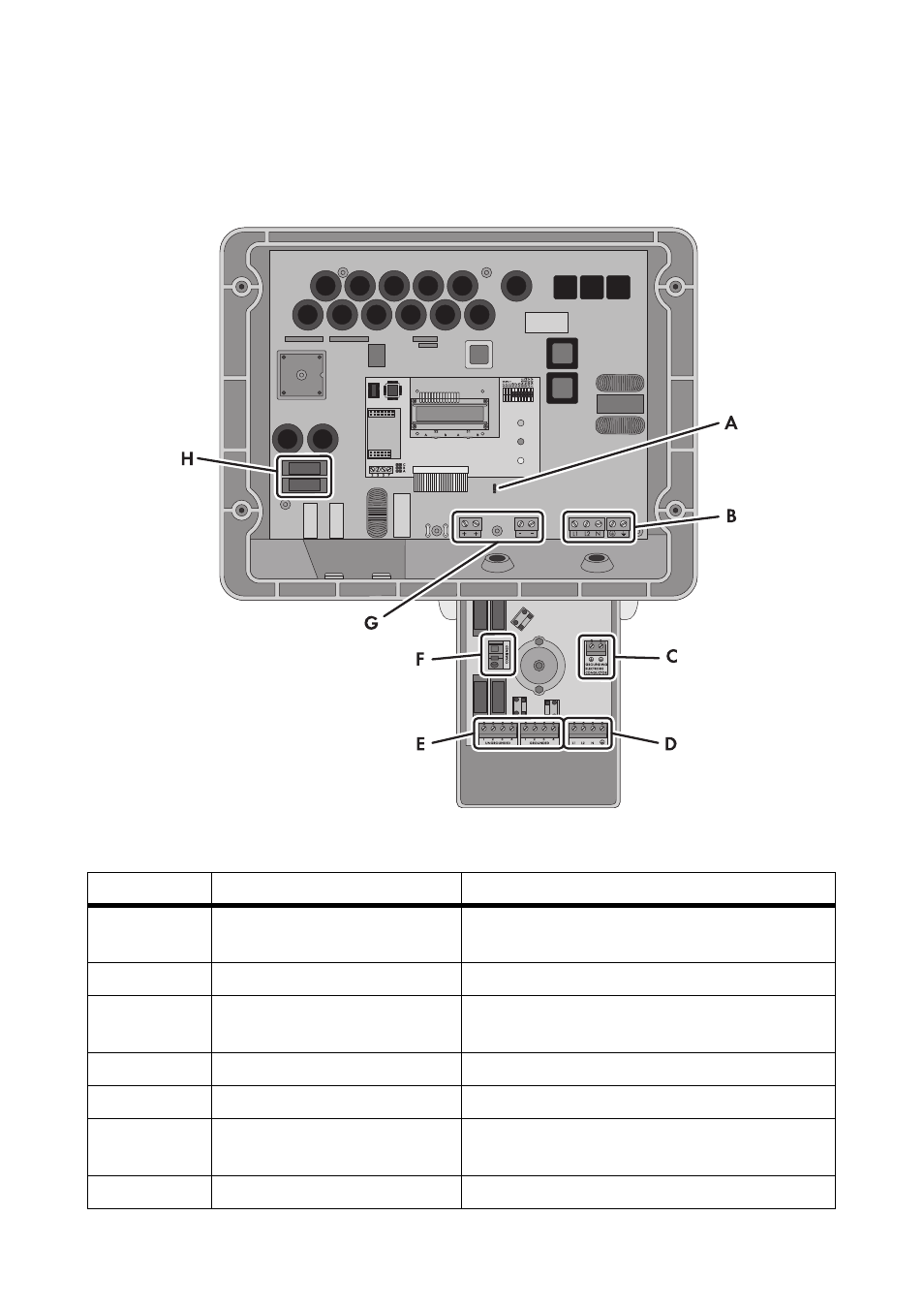

Imagen 12: Componentes y áreas de conexión en el interior del inversor y del DC Disconnect
Posición Denominación Explicación
A Bloque de terminales Para conectar el puente de toma a tierra de la
entrada de CC
B Caja de bornes de CA Para conectar el DC Disconnect
C Caja de bornes para el
conductor de protección Para conectar el conductor de protección
fotovoltaica y el conductor de protección de CC
D Caja de bornes de CA Para conectar la red pública
E Cajas de bornes de CC Para conectar el generador fotovoltaico
F Borne de conexión por resorte
“COMBINED” Para conectar una Combiner Box
G Caja de bornes de CC Para conectar el DC Disconnect
