SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB30-40-US-IA-es-33 51

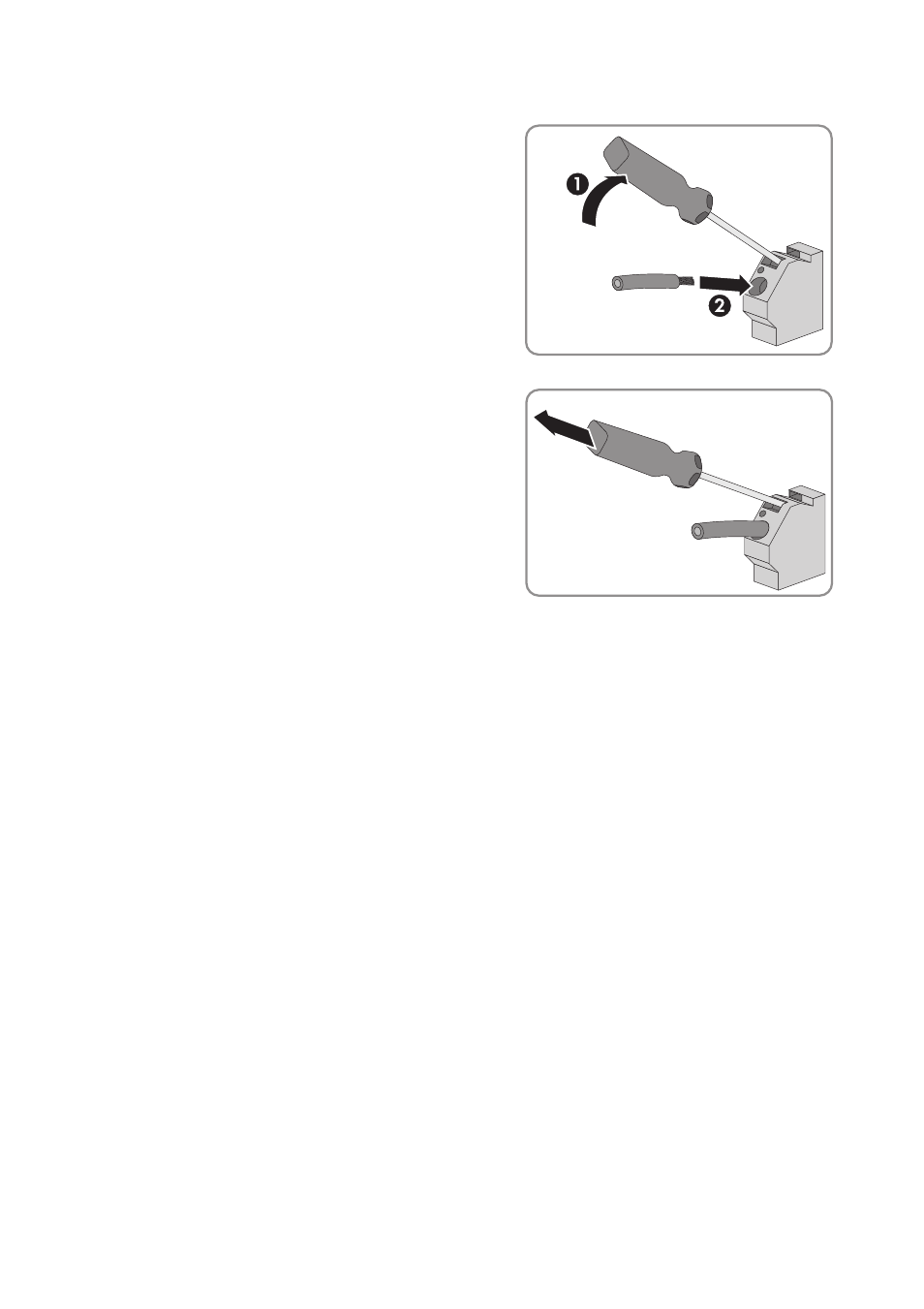

2. Apriete el destornillador aislado hacia arriba e
introduzca el cable pelado en el borne de
conexión por resorte.
3. Retire el destornillador aislado del borne de
conexión por resorte.
4. Tire con cuidado del cable para asegurarse de que está correctamente conectado.
Conexión de la Combiner Box al DC Disconnect
1. Abra el DC Disconnect (consulte el capítulo 9.3).
2. Para conectar los cables de CC de la Combiner Box con polaridad negativa, conecte los
cables de CC:
• Conecte el cable de CC+ al borne de conexión por resorte “COMBINED” del
DC Disconnect.
• Conecte el cable de CC − al borne roscado “GROUNDED” del DC Disconnect
(par de apriete: 15 in-lb. (1.7 Nm)).
3. Para conectar los cables de CC de la Combiner Box con polaridad positiva, conecte los cables
de CC:
• Conecte el cable de CC − al borne de conexión por resorte “COMBINED” del
DC Disconnect.
• Conecte el cable de CC+ al borne roscado “GROUNDED” del DC Disconnect
(par de apriete: 15 in-lb. (1.7 Nm)).
4. Asegúrese de que todos los bornes están correctamente conectados y que los cables están bien
fijados en los bornes.
5. Cierre el DC Disconnect (consulte el capítulo 9.4).
6. Ponga en marcha el inversor (consulte el capítulo 8).
